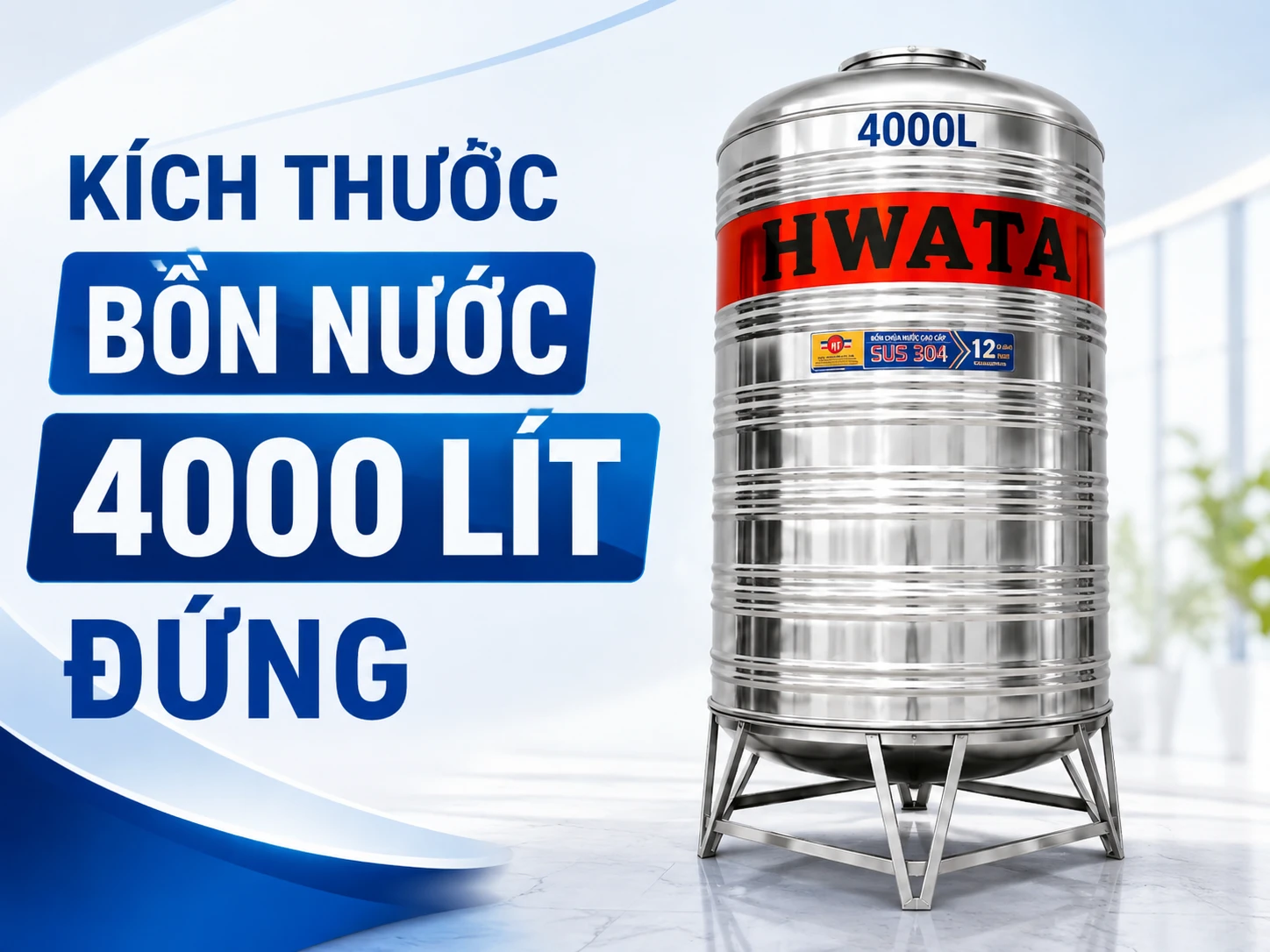

Kích thước bồn nước 4000 lít đứng H4000D

H4000D là model bồn inox 4 khối dạng đứng của HWATA. Kiểu bố trí này phù hợp để tham khảo khi công trình muốn tiết kiệm diện tích theo chiều dài nhưng vẫn có đủ khoảng không theo phương đứng.

H4000D rộng 1.360 mm, cao 3.040 mm

Hai con số 1.360 mm và 3.040 mm là dữ liệu quan trọng nhất khi khảo sát vị trí lắp. Tuy nhiên không nên hiểu rằng chỉ cần một khoảng trống rộng 1,36m và cao 3,04m là đủ. Phần chân bồn, không gian thao tác, vật cản xung quanh và tuyến đưa sản phẩm vào vị trí cũng cần được tính riêng.

Nếu muốn kiểm tra chi tiết model, có thể xem bồn nước inox 4000L đứng H4000D.

Độ dày bảng I4000 hiện công bố 0,7 mm

Dữ liệu hiện hành của H4000D đang ghi độ dày 0,7 mm trong bảng thông số I4000. Thông tin này chỉ nên dùng cho model đứng đã được xác minh; không nên tự áp sang H4000N ngang nếu chưa có tài liệu xác nhận tương ứng.

Kích thước bồn nước 4000 lít ngang H4000N

Với công trình hạn chế chiều cao, bồn ngang thường là phương án đáng cân nhắc hơn. H4000N hiện được công bố chiều cao khoảng 1.560 mm và chiều rộng khoảng 1.420 mm.

H4000N hiện cao 1.560 mm, rộng 1.420 mm

So với H4000D cao 3.040 mm, H4000N thấp hơn đáng kể về phương đứng. Đổi lại, bồn ngang cần mặt bằng dài hơn nên không phù hợp nếu khu vực lắp rất ngắn theo chiều dài.

Bạn có thể tham khảo bồn nước inox 4000L ngang H4000N nếu vị trí lắp đang bị giới hạn bởi mái che hoặc chiều cao kỹ thuật.

Chiều dài cần đối chiếu bản vẽ hiện hành

Một số dữ liệu cũ trên internet từng ghi bộ kích thước H4000N có chiều dài 2.750 mm, nhưng các thông số cũ và dữ liệu hiện hành về chiều rộng chưa hoàn toàn đồng nhất. Vì vậy không nên ghép chiều dài 2.750 mm từ tài liệu cũ với chiều rộng 1.420 mm hiện tại để tạo thành một bộ kích thước mới chưa được xác minh.

So sánh kích thước H4000D đứng và H4000N ngang

Không có kiểu nào tốt hơn trong mọi công trình. H4000D và H4000N cùng dung tích nhưng giải quyết hai hạn chế mặt bằng khác nhau: bồn đứng ưu tiên tiết kiệm diện tích nền, trong khi bồn ngang ưu tiên giảm chiều cao tổng.

H4000D tiết kiệm mặt bằng theo chiều dài nhưng cao 3,04m

Dạng đứng phù hợp hơn khi khu vực có nền tương đối gọn nhưng không gian phía trên thông thoáng. Nếu lắp ngoài trời hoặc sân thượng, ngoài chiều cao còn phải cân nhắc điều kiện gió, nền đặt và phương án cố định.

Nếu muốn so thêm các dung tích cùng kiểu, có thể xem các mẫu bồn nước inox đứng HWATA.

H4000N thấp hơn nhưng cần mặt bằng dài

Dạng ngang hợp lý hơn khi chiều cao dưới mái hạn chế hoặc công trình không thuận lợi cho một thân bồn cao hơn 3m. Tuy nhiên mặt bằng phải đủ chiều dài và tuyến vận chuyển cũng cần cho phép xoay bồn qua cửa, hành lang hoặc khu vực nâng lên mái.

Với nhu cầu này, có thể tham khảo thêm nhóm bồn nước inox ngang HWATA

Đo cửa, cầu thang và cửa tum trước khi giao bồn 4000L

Với bồn inox 4 khối, kích thước vị trí đặt chỉ là một nửa bài toán. Nhiều trường hợp khu vực trên sân thượng đủ rộng nhưng bồn không thể đi qua cửa tum, không xoay được ở chiếu nghỉ hoặc không có tuyến nâng phù hợp.

Đo cả chiều rộng và chiều cao cửa

Không nên chỉ đo bề ngang cửa. Hãy đo khoảng thông thủy thực tế cả chiều rộng và chiều cao, tính cả khung cửa, bản lề, gờ, tay vịn và các vật cản cố định. Nếu bồn phải nghiêng khi đưa qua cửa, cần tính luôn không gian xoay ở hai phía.

Đo chiếu nghỉ và góc quay cầu thang

Một chiếc bồn có thể lọt qua cầu thang thẳng nhưng mắc ở góc chuyển hướng. Vì vậy cần đo bề rộng thang, khoảng trống phía trên, kích thước chiếu nghỉ và bán kính quay khả dụng. Với các cầu thang hẹp hoặc có góc gấp, nên chụp ảnh toàn tuyến để đánh giá phương án.

Đo cửa tum, giếng trời và tuyến nâng bồn

Nếu bồn được đưa lên bằng cửa tum hoặc giếng trời, hãy đo đúng kích thước lỗ mở. Nếu dự kiến cẩu từ bên ngoài, cần kiểm tra lan can, mái che, dây điện, cây xanh và vị trí xe hoặc thiết bị nâng có thể tiếp cận.

Đừng chỉ chừa đúng 3.040 mm chiều cao cho H4000D

H4000D cao 3.040 mm, nhưng nếu không gian chỉ vừa sát kích thước này thì việc mở nắp, vệ sinh hoặc kiểm tra phía trên có thể gặp khó khăn. Do chưa có một con số khoảng mở nắp cố định được xác nhận trong dữ liệu đầu vào, nên đo thực tế nắp và chừa không gian thao tác phù hợp thay vì áp một khoảng cứng.

Cần có khoảng thao tác phía trên nắp

Khoảng trống phía trên không chỉ phục vụ việc mở nắp. Đây còn là vùng cần để kiểm tra, vệ sinh và thao tác khi bảo trì. Trước khi đặt bồn dưới mái, hãy kiểm tra hướng mở nắp, đường ống đi phía trên và khả năng tiếp cận của người bảo trì.

Kiểm tra dầm, mái che, đường điện và đường ống

Một vị trí có chiều cao danh nghĩa đủ 3,04m nhưng vẫn có thể không phù hợp nếu phía trên có dầm, máng nước, đường điện hoặc ống kỹ thuật. Nên đo tại đúng điểm đặt bồn chứ không lấy chiều cao trung bình của cả khu vực

Bồn 4000L khi đầy tạo tải trọng lớn thế nào?

Kích thước chỉ cho biết bồn có vừa không gian hay không. Với bồn 4 khối, một vấn đề quan trọng khác là tải trọng khi chứa đầy nước.

Riêng 4.000 lít nước đã xấp xỉ 4.000 kg

Vì vậy khi bồn được đặt trên sân thượng, sàn mái hoặc khung đỡ, không nên chỉ kiểm tra xem diện tích có đủ. Vị trí đặt cần được đánh giá về khả năng chịu tải theo điều kiện thực tế của công trình.

Không tự kết luận mái chịu được chỉ từ diện tích đặt bồn

Hai sân thượng có diện tích giống nhau không có nghĩa khả năng chịu tải giống nhau. Kết cấu sàn, vị trí dầm, tuổi công trình, tải hiện hữu và cách truyền lực xuống kết cấu bên dưới đều có thể khác nhau. Nếu chưa có cơ sở kỹ thuật, nên trao đổi với đơn vị chuyên môn về kết cấu trước khi lắp bồn 4 khối trên cao.

Checklist 8 kích thước cần đo trước khi đặt bồn 4 khối

Nếu đã xác định nhu cầu dùng bồn inox 4m3, có thể dùng danh sách dưới đây để khảo sát công trình trước khi chọn H4000D hoặc H4000N.

Chọn H4000D hay H4000N theo công trình?

Thay vì chọn theo cảm giác “bồn đứng gọn hơn” hoặc “bồn ngang thấp hơn”, hãy bắt đầu từ hạn chế thực tế của công trình.

Chọn H4000D khi ưu tiên diện tích nền

H4000D đáng cân nhắc khi khu vực đặt không có nhiều chiều dài nhưng có đủ chiều cao. Mốc cần kiểm tra trước tiên là đường kính 1.360 mm và chiều cao 3.040 mm. Sau đó kiểm tra thêm khoảng mở nắp, vật cản phía trên, điều kiện gió và kết cấu nếu đặt trên cao.

Chọn H4000N khi ưu tiên chiều cao thấp

H4000N phù hợp hơn khi khu vực bị giới hạn chiều cao, chẳng hạn dưới mái che hoặc khu kỹ thuật thấp. Chiều cao hiện công bố là 1.560 mm, nhưng cần đủ mặt bằng theo chiều dài. Trước khi chốt nên xác nhận lại bản vẽ chiều dài hiện hành.

Nếu 4000L chưa phù hợp, nên xem 3500L hay 5000L?

Không nên mặc định dung tích càng lớn càng tốt. Nếu nhu cầu dự trữ thực tế thấp hơn, việc giảm dung tích có thể giúp giảm kích thước, tải nước và yêu cầu vận chuyển. Ngược lại, nếu 4000L không đủ thời gian dự trữ thì có thể cân nhắc dung tích lớn hơn sau khi kiểm tra kết cấu.

Chênh 500L nước tương ứng khoảng 500kg nước khi đầy. Vì vậy khi tăng từ 4000L lên 5000L, tải nước tăng thêm khoảng 1.000kg. Đây là mức chênh đáng cân nhắc nếu bồn đặt trên cao.

Nếu cần dung tích lớn hơn, có thể tham khảo bồn nước inox 5000L. Nếu vẫn chưa chắc nên chọn bao nhiêu lít, xem thêm toàn bộ nhóm bồn nước inox HWATA để so theo dung tích và kiểu dáng.

Câu hỏi thường gặp về kích thước bồn nước 4000L

Kết luận: đo cả bồn, đường vận chuyển và vị trí lắp

Với kích thước bồn nước 4000 lít đứng HWATA H4000D, hai mốc quan trọng nhất hiện nay là đường kính 1.360 mm và chiều cao 3.040 mm. Tuy nhiên việc bồn “vừa chỗ” chưa có nghĩa là có thể lắp được. Cần kiểm tra thêm chân bồn, không gian mở nắp, cửa, cầu thang, cửa tum, góc quay và tải trọng của vị trí đặt.

Nếu chiều cao công trình bị giới hạn, H4000N ngang có thể phù hợp hơn với mức cao hiện công bố 1.560 mm. Riêng chiều dài H4000N nên được xác nhận lại bằng bản vẽ hiện hành trước khi giao.
