Cấu Tạo Bình Bảo Ôn: 3 Lớp Giữ Nhiệt Hoạt Động Thế Nào?

Bình bảo ôn là gì và nằm ở đâu trong máy năng lượng mặt trời?

Bình bảo ôn năng lượng mặt trời là bộ phận chứa nước sau khi nước được làm nóng bởi hệ thu nhiệt. Trên máy ống chân không dạng phổ biến, bình thường nằm phía trên cụm ống, tạo thành phần thân hình trụ dễ nhận biết khi quan sát máy trên mái.

Bình bảo ôn là nơi lưu trữ nước sau khi được làm nóng

Sau khi nhận nhiệt từ bộ thu, nước nóng đi vào khu vực chứa của bình. Bình vừa giữ lượng nước phục vụ nhu cầu sử dụng, vừa giảm tốc độ thất thoát nhiệt ra môi trường. Vì thế có thể xem đây là bình chứa nước nóng năng lượng mặt trời, nhưng kết cấu khác bồn nước lạnh thông thường do có thêm hệ cách nhiệt.

Bình bảo ôn khác bộ thu nhiệt

Bình không phải là bộ phận chính hấp thụ bức xạ mặt trời. Trong hệ ống chân không, nhiệm vụ thu nhiệt thuộc về các ống. Bình tập trung vào việc chứa nước nóng, tham gia quá trình tuần hoàn và hạn chế nhiệt thoát ra ngoài.

Nếu muốn xem toàn bộ hệ thống thay vì riêng phần bình, có thể tham khảo máy nước nóng năng lượng mặt trời HWATA để hình dung mối liên hệ giữa bình bảo ôn, bộ ống thu nhiệt, khung và hệ đường nước.

Cấu tạo bình bảo ôn gồm 3 lớp chính

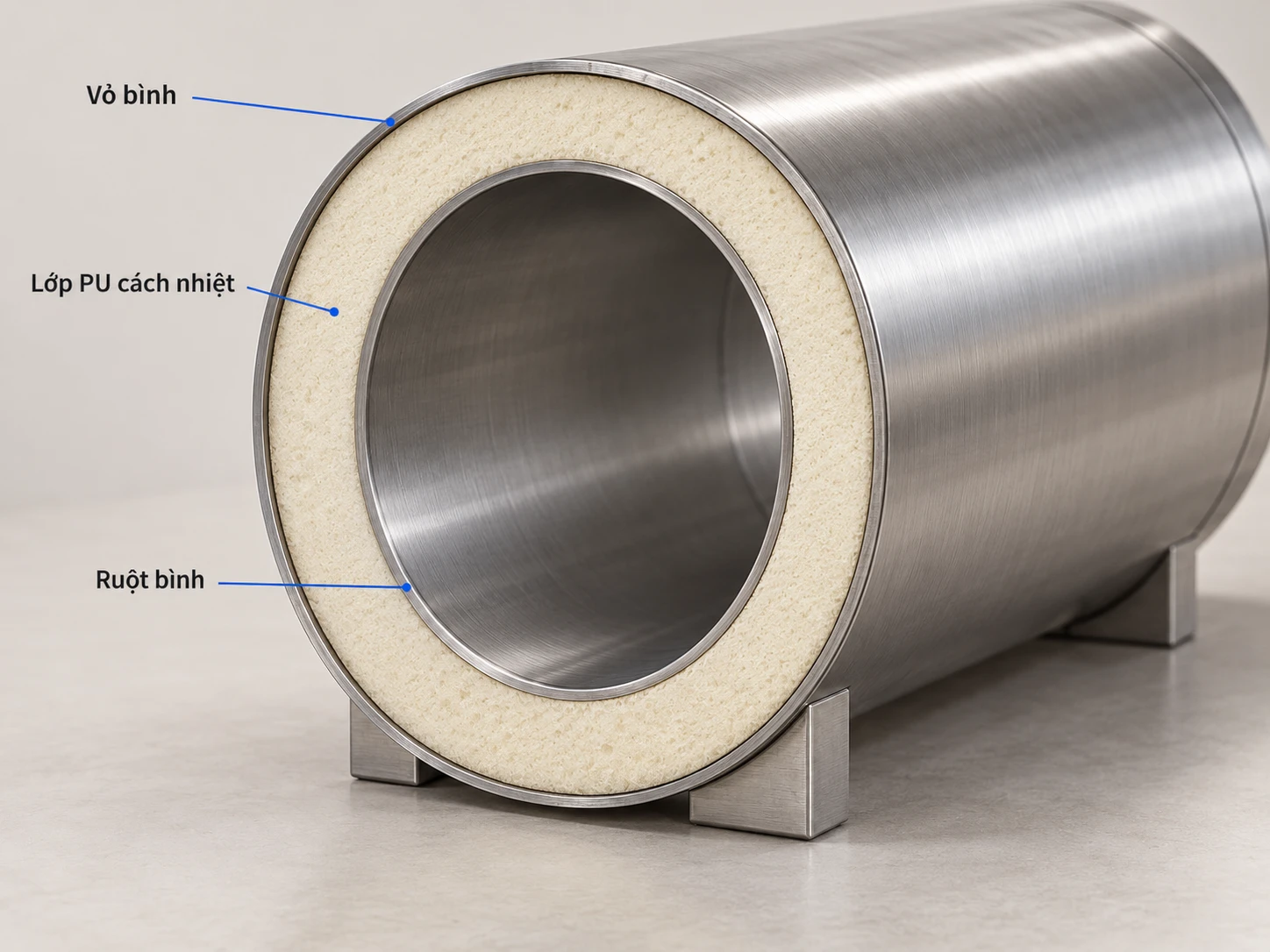

Nếu mổ theo mặt cắt từ trong ra ngoài, cấu tạo bình bảo ôn năng lượng mặt trời có thể được hiểu đơn giản qua ba lớp: ruột chứa nước, lớp cách nhiệt và vỏ bảo vệ.

Lớp trong: ruột bình chứa nước

Ruột bình bảo ôn là phần tiếp xúc trực tiếp với nước. Vì thường xuyên chứa nước nóng, vật liệu và chất lượng hoàn thiện của ruột bình cần được xem trên đúng sản phẩm thay vì suy từ vật liệu của lớp vỏ bên ngoài.

Lớp giữa: vật liệu cách nhiệt

Nằm giữa ruột và vỏ là lớp cách nhiệt bình bảo ôn. Polyurethane dạng bọt, thường gọi là PU, là vật liệu được dùng phổ biến cho chức năng này. Nhiệm vụ của lớp PU là cản trở quá trình nhiệt từ nước nóng truyền dần ra môi trường xung quanh.

Lớp ngoài: vỏ bảo vệ bình

Vỏ bình bảo ôn không trực tiếp chứa nước và cũng không phải lớp chính tạo khả năng cách nhiệt. Vai trò quan trọng của vỏ là che chắn lớp bảo ôn, tăng khả năng bảo vệ cơ học và giúp bình chịu được điều kiện lắp đặt ngoài trời.

Ruột bình bảo ôn có vai trò gì?

Khi tìm hiểu cấu tạo ruột bình bảo ôn, điều cần nhớ là đây là lớp làm việc trực tiếp với nước. Vì vậy ngoài khả năng chứa, ruột bình còn phải phù hợp với môi trường nước nóng và điều kiện sử dụng lâu dài.

Chứa nước nóng và nước trong quá trình tuần hoàn

Nước sau khi nhận nhiệt được đưa về bình, trong khi phần nước lạnh hơn tiếp tục tham gia vòng tuần hoàn qua bộ thu. Ruột bình vì thế vừa là nơi chứa, vừa là một phần của hệ dòng nước.

Vật liệu cần được xem trên đúng sản phẩm

Không phải mọi bình bảo ôn trên thị trường đều sử dụng cùng một vật liệu. Nếu ưu tiên inox 304, nên xem thông số của đúng máy để biết SUS304 được áp dụng cho ruột bình, vỏ ngoài hay cả hai.

Với dòng HWATA 120L-300L, vỏ và ruột bình sử dụng SUS304

Ở dải máy nước nóng năng lượng mặt trời HWATA từ 120L đến 300L được giới thiệu trong nhóm sản phẩm này, vỏ và ruột bình sử dụng SUS304. Đây là thông tin đáng xem khi người mua quan tâm bình bảo ôn inox 304, nhưng vẫn cần đặt cùng dung tích, bộ thu nhiệt và điều kiện lắp đặt khi so hai máy.

Bạn có thể xem thêm nhóm máy năng lượng mặt trời ống chân không để đối chiếu cách bình bảo ôn kết hợp với bộ ống F58.

Lớp PU trong bình bảo ôn có tác dụng gì?

Lớp PU bình bảo ôn là phần nằm giữa ruột chứa nước và vỏ ngoài. Đây là lớp đóng vai trò trực tiếp trong việc làm chậm quá trình truyền nhiệt từ nước nóng ra môi trường.

PU nằm giữa ruột bình và vỏ ngoài

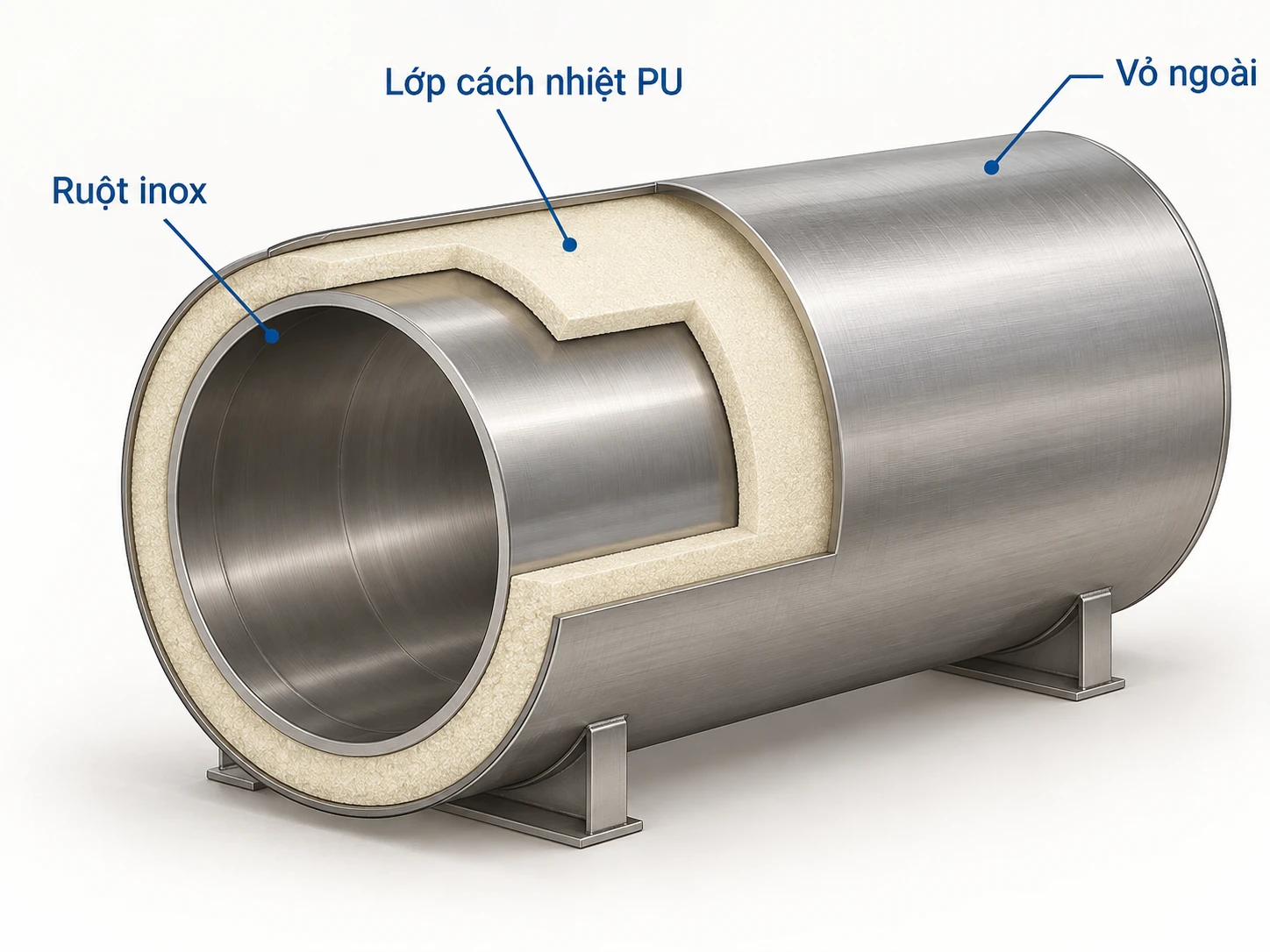

Khi nhìn mặt cắt, ruột bình ở trong cùng, tiếp đến là vùng cách nhiệt và cuối cùng mới đến lớp vỏ. Cách bố trí này giúp hạn chế việc nhiệt từ nước nóng nhanh chóng truyền tới lớp ngoài rồi thoát ra không khí.

Nhiệm vụ chính là giảm truyền nhiệt ra môi trường

PU không làm nóng nước. Nước được làm nóng nhờ bộ thu nhiệt. Lớp PU chỉ giúp nước đã nóng giảm tốc độ mất nhiệt, nhờ đó nhiệt độ trong bình thay đổi chậm hơn so với một bồn kim loại không có lớp cách nhiệt.

Không có một độ dày PU áp dụng cho mọi bình

Độ dày Polyurethane trong bình bảo ôn phụ thuộc thiết kế từng sản phẩm. Khi so máy, nên xem thông số của đúng model thay vì lấy một con số phổ biến trên thị trường làm chuẩn bắt buộc.

Không nên suy số giờ giữ nóng chỉ từ tên vật liệu PU

Khả năng giữ nhiệt còn chịu ảnh hưởng bởi cấu tạo tổng thể, nhiệt độ ban đầu của nước, thời tiết, lượng nước được sử dụng và cả phần đường ống sau bình. Vì vậy tên vật liệu PU chưa đủ để kết luận nước sẽ giữ nóng trong một số giờ cố định

Vỏ ngoài bình bảo ôn có phải chỉ để trang trí?

Không. Vỏ inox bình bảo ôn là lớp bảo vệ cho phần cách nhiệt và kết cấu phía trong. Máy năng lượng mặt trời thường lắp trên mái, vì vậy lớp ngoài phải làm việc trong môi trường có nắng, mưa và thay đổi nhiệt độ.

Bảo vệ lớp cách nhiệt và kết cấu bên trong

Nếu lớp cách nhiệt bị tác động trực tiếp bởi môi trường, hiệu quả sử dụng và độ bền của toàn bộ bình có thể bị ảnh hưởng. Vỏ ngoài giúp che chắn vùng này và giữ hình dạng tổng thể của bình.

Làm việc trong điều kiện ngoài trời

Vị trí lắp trên mái khiến vỏ bình phải chịu tác động môi trường nhiều hơn các thiết bị đặt trong nhà. Vì vậy khi chọn máy, vật liệu vỏ và chất lượng hoàn thiện là những yếu tố nên kiểm tra cùng ruột bình.

Vỏ SUS304 trên các model HWATA 120L-300L

Trong dải sản phẩm HWATA 120L-300L được đề cập trong bài, phần vỏ và ruột bình sử dụng SUS304. Người mua có thể dùng thông tin này để đối chiếu vật liệu giữa các dung tích, sau đó tiếp tục xem số ống và diện tích lắp đặt phù hợp.

3 lớp chính chưa phải toàn bộ cấu tạo của bình bảo ôn

Chỉ nói bình có ruột, PU và vỏ ngoài vẫn chưa đủ để hiểu cách bình hoạt động trong cả hệ thống. Bình còn phải kết nối với đường cấp nước, đường nước nóng và bộ thu nhiệt.

Vị trí cấp nước lạnh

Nước lạnh được cấp vào hệ thống để bù lượng nước nóng đã sử dụng và tiếp tục tham gia quá trình thu nhiệt. Cách bố trí đầu nước phụ thuộc cấu hình thiết bị và hệ thống lắp đặt.

Đường nước nóng ra sử dụng

Nước sau khi được làm nóng và lưu trong bình sẽ được dẫn tới các điểm sử dụng như vòi sen, lavabo hoặc khu vực cần nước nóng. Đường ống càng dài hoặc không được xử lý phù hợp thì thất thoát nhiệt sau bình càng đáng lưu ý.

Các vị trí kết nối với bộ thu nhiệt

Trong hệ ống chân không, các ống thu nhiệt liên kết với vùng bình để tạo vòng tuần hoàn nước. Chất lượng vị trí kết nối ảnh hưởng đến khả năng kín nước và độ ổn định của hệ thống.

Đường thông hơi, van và phụ kiện

Tùy cách thiết kế và lắp đặt, hệ thống có thể có thêm các chi tiết phục vụ cấp nước, thông hơi, khóa hoặc bảo vệ. Khi sửa chữa không nên suy cấu hình của một máy sang một máy khác chỉ vì cùng là năng lượng mặt trời.

Nguyên lý giữ nhiệt của bình bảo ôn

Để hiểu bình bảo ôn giữ nhiệt như thế nào, có thể hình dung nhiệt luôn có xu hướng truyền từ vùng nóng sang vùng lạnh hơn. Nước nóng trong bình vì thế liên tục có xu hướng truyền nhiệt ra thành bình và môi trường.

Nước nóng truyền nhiệt về phía thành bình

Nước nóng tiếp xúc với thành ruột bình. Nếu chỉ có một lớp kim loại, nhiệt sẽ truyền ra bên ngoài tương đối nhanh.

Lớp cách nhiệt làm chậm quá trình truyền nhiệt

Lớp PU nằm bên ngoài ruột tạo vùng cản nhiệt, làm quá trình truyền nhiệt ra môi trường diễn ra chậm hơn. Đây là lý do bình bảo ôn khác về chức năng so với một bồn chứa nước lạnh thông thường.

Vỏ ngoài bảo vệ hệ cách nhiệt

Vỏ ngoài giữ lớp cách nhiệt nằm ổn định quanh ruột bình và che chắn trước tác động của môi trường. Ba phần vì vậy cần được nhìn như một kết cấu thống nhất.

Thời gian giữ nóng thực tế phụ thuộc nhiều yếu tố

Nước còn nóng lâu hay nhanh không chỉ do bình. Nhiệt độ môi trường, lượng nước nóng đã lấy ra, nước lạnh cấp bù, đường ống dẫn và hiệu quả thu nhiệt trong ngày đều có thể làm thay đổi nhiệt độ nước sử dụng

Bình bảo ôn kết nối với ống chân không như thế nào?

Trong máy năng lượng mặt trời ống chân không, bình bảo ôn và bộ thu nhiệt làm việc cùng nhau theo vòng tuần hoàn tự nhiên của nước.

Ống chân không nhận năng lượng và làm nóng nước

Ống chân không F58 hấp thụ năng lượng mặt trời và truyền nhiệt cho nước trong hệ. Khi nhiệt độ nước tăng, chênh lệch nhiệt độ và khối lượng riêng tạo điều kiện cho nước dịch chuyển.

Nước nóng hơn dịch chuyển lên vùng bình chứa

Phần nước nóng hơn có xu hướng đi lên phía bình bảo ôn. Tại đây, nước được lưu trữ để sử dụng và được lớp cách nhiệt hạn chế thất thoát nhiệt.

Nước lạnh hơn tiếp tục xuống vùng thu nhiệt

Phần nước lạnh hơn tiếp tục xuống khu vực ống để nhận nhiệt. Quá trình này lặp lại khi có điều kiện bức xạ phù hợp, tạo vòng đối lưu tự nhiên trong hệ.

Cấu tạo bình bảo ôn ảnh hưởng khả năng giữ nhiệt thế nào?

Cấu tạo bình bảo ôn ảnh hưởng trực tiếp đến khả năng hạn chế mất nhiệt, nhưng không nên nhìn riêng một yếu tố rồi kết luận toàn bộ hiệu quả của máy.

Lớp cách nhiệt không phải yếu tố duy nhất

PU quan trọng, nhưng khả năng giữ nhiệt còn chịu ảnh hưởng bởi ruột bình, độ kín tại các vị trí kết nối, đường nước nóng và cách lắp đặt hệ thống.

Dung tích và lượng nước sử dụng ảnh hưởng nhiệt còn lại

Khi gia đình sử dụng một lượng nước nóng lớn, nước lạnh được bổ sung vào hệ sẽ làm thay đổi nhiệt độ nước còn lại. Vì vậy cảm giác “bình nhanh nguội” đôi khi đến từ mức sử dụng chứ không phải lỗi cách nhiệt.

Thời tiết và đường ống cũng gây thất thoát nhiệt

Ngày ít nắng làm lượng nhiệt thu được thấp hơn. Ngoài ra, đường nước nóng dài hoặc mất nhiệt nhiều trên đường từ mái tới điểm sử dụng cũng khiến nhiệt độ tại vòi thấp hơn nhiệt độ bên trong bình.

Những hư hỏng thường gặp ở bình bảo ôn

Khi gặp tình trạng bình bảo ôn bị rò nước hoặc bình bảo ôn mất nhiệt, nên phân biệt hiện tượng trước khi xử lý. Hai vấn đề này không nhất thiết có cùng nguyên nhân.

Rò nước ở ruột bình hoặc vị trí kết nối

Nếu nước xuất hiện quanh thân hoặc đầu nối, cần xác định chính xác nguồn rò. Rò có thể xuất phát từ vị trí nối đường ống, khu vực kết nối ống thu nhiệt hoặc phần chứa nước. Không nên chỉ nhìn nước ở vỏ ngoài rồi kết luận ruột bình đã thủng.

Nước nguội nhanh bất thường

Nếu nước nguội nhanh hơn thói quen sử dụng trước đây, nên kiểm tra lượng nước dùng, thời tiết, nhiệt độ nước vào, đường ống và tình trạng tổng thể của bình. Lớp cách nhiệt là một khả năng cần xem xét nhưng không phải nguyên nhân duy nhất.

Ăn mòn hoặc xuống cấp bề mặt

Điều kiện môi trường, nguồn nước, hóa chất vệ sinh và thời gian sử dụng đều có thể ảnh hưởng đến bề mặt kim loại. Khi thấy dấu hiệu bất thường, nên kiểm tra cả vỏ, đầu nối và các vùng tiếp xúc với nước.

6 điểm cần kiểm tra bình bảo ôn trước khi mua máy năng lượng mặt trời

Khi đã hiểu cấu tạo, bạn có thể dùng chính các lớp và vị trí kết nối của bình để đọc thông số sản phẩm dễ hơn. Không cần chọn máy chỉ từ một câu quảng cáo “giữ nhiệt lâu”.

1. Vật liệu ruột bình

Đây là phần tiếp xúc trực tiếp với nước. Nếu ưu tiên inox 304, hãy kiểm tra thông tin này trên đúng sản phẩm.

2. Vật liệu vỏ ngoài

Vỏ phải phù hợp với điều kiện đặt máy ngoài trời và bảo vệ tốt lớp cách nhiệt phía trong.

3. Thông tin lớp cách nhiệt

Nên xem loại vật liệu và thông số được nhà sản xuất công bố cho đúng model. Không cần lấy một độ dày phổ biến trên thị trường làm chuẩn chung.

4. Dung tích đúng nhu cầu

Bình tốt nhưng dung tích không phù hợp vẫn gây bất tiện. Với hộ gia đình, nên xem số người, số phòng tắm, thói quen dùng nước nóng và diện tích mái. Có thể tham khảo thêm máy năng lượng mặt trời cho gia đình để chọn theo nhu cầu sử dụng.

5. Cấu hình bộ thu nhiệt đi kèm

Bình bảo ôn không hoạt động độc lập. Số lượng ống và khả năng thu nhiệt phải phù hợp với dung tích để tạo thành một hệ thống hoàn chỉnh.

6. Bảo hành và thông số đúng model

Khi so hai máy, nên đối chiếu từng model cụ thể về dung tích, vật liệu, cấu hình bộ thu nhiệt và điều kiện bảo hành. Cách này đáng tin cậy hơn việc lấy một thông số chung rồi áp cho toàn bộ dòng.

Bình bảo ôn trên máy nước nóng năng lượng mặt trời HWATA

Sau khi hiểu rõ cấu tạo bình bảo ôn máy nước nóng năng lượng mặt trời, việc đọc thông số từng dung tích sẽ dễ hơn. Với dải HWATA 120L-300L, vỏ và ruột bình sử dụng SUS304, kết hợp bộ thu nhiệt ống chân không F58.

Dải dung tích 120L-300L

Dải dung tích này cho phép người dùng chọn theo quy mô sử dụng thay vì chỉ nhìn vào cấu tạo bình. Dung tích nhỏ phù hợp nhu cầu thấp hơn, còn gia đình đông người hoặc khu vực dùng nhiều nước nóng cần đánh giá các mức lớn hơn.

Vỏ và ruột bình SUS304

Đây là điểm có thể đối chiếu trực tiếp khi người dùng tìm bình bảo ôn inox SUS304. Tuy nhiên vật liệu vẫn cần được xem cùng dung tích, bộ thu nhiệt, vị trí lắp và nhu cầu thực tế.

Ống chân không F58 thay đổi số lượng theo dung tích

Câu hỏi thường gặp về cấu tạo bình bảo ôn

Kết luận

Cấu tạo bình bảo ôn có thể hiểu qua ba lớp chính: ruột bình chứa nước, lớp PU hạn chế truyền nhiệt và vỏ ngoài bảo vệ kết cấu. Ngoài ba lớp này còn có hệ đầu nước và vị trí kết nối bộ thu nhiệt, vì vậy bình phải được xem như một phần của toàn bộ máy chứ không phải bộ phận hoạt động độc lập.

Khi chọn máy, nên kiểm tra vật liệu ruột và vỏ, thông tin lớp cách nhiệt, dung tích, cấu hình ống thu nhiệt và bảo hành của đúng sản phẩm. Cách này giúp đánh giá thực tế hơn so với chỉ nhìn một con số về độ dày PU hoặc thời gian giữ nóng.
