Máy Năng Lượng Mặt Trời 200L Cần Bao Nhiêu Diện Tích Mái?

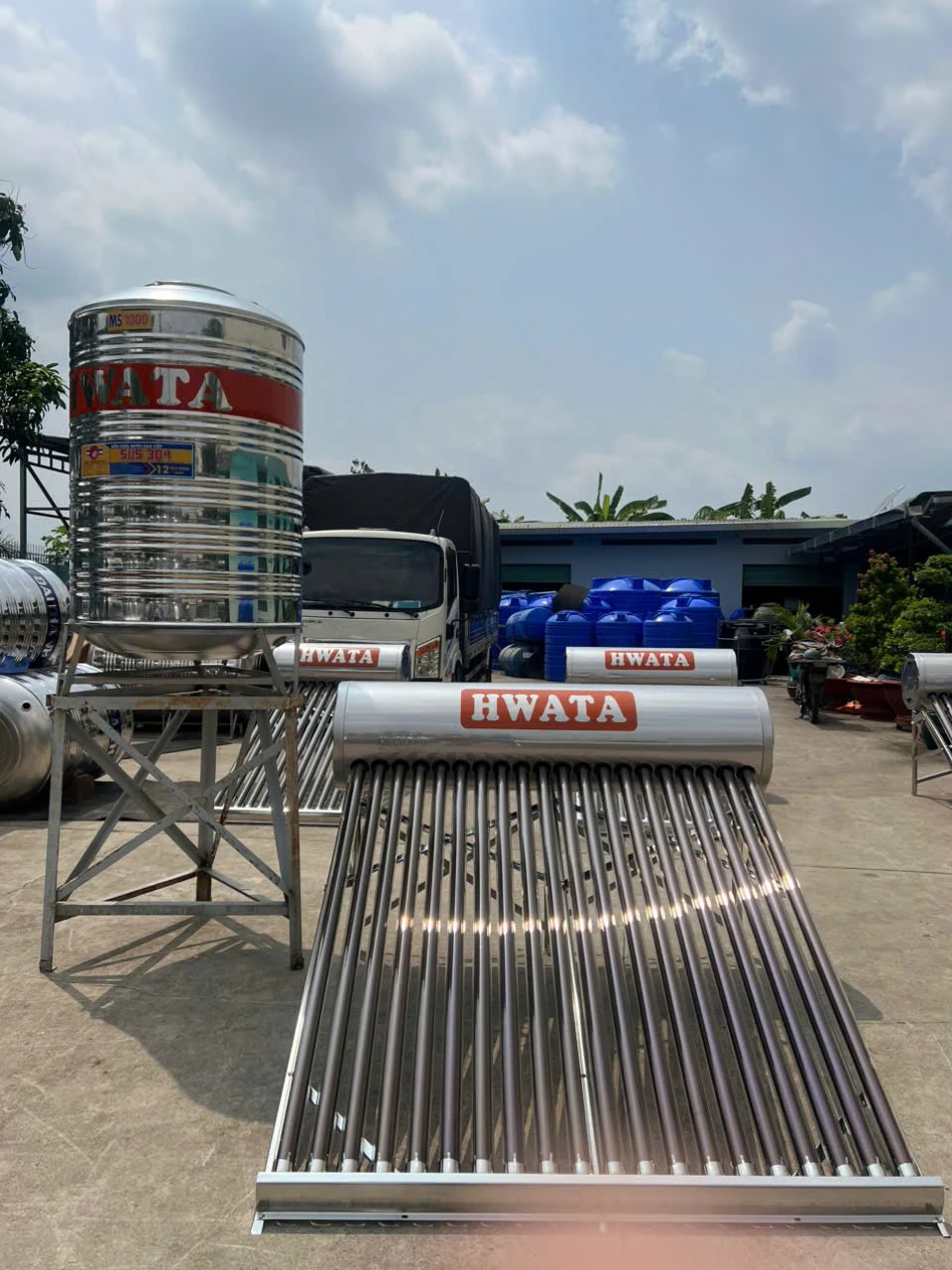

Kích thước máy nước nóng năng lượng mặt trời HWATA 200L

Model HW304-200L thuộc nhóm máy năng lượng mặt trời 200L. Khi đọc kích thước bình năng lượng mặt trời 200L HWATA, nên tách từng chiều để đối chiếu với mặt bằng thay vì chỉ nhìn ba con số liền nhau.

Chiều dài 1.830 mm

Khi hỏi máy năng lượng mặt trời 200L dài bao nhiêu, model HW304-200L có chiều dài thân máy 1.830 mm. Cần đối chiếu chiều này với hướng đặt dàn ống, vị trí mép mái và khoảng không gian dành cho thao tác.

Chiều rộng 1.730 mm

Với câu hỏi máy năng lượng mặt trời 200L rộng bao nhiêu, chiều rộng 1.730 mm thường là con số đáng chú ý nhất khi mái có bồn nước, tum hoặc các thiết bị kỹ thuật đặt cạnh nhau. Không nên chỉ thấy mái rộng hơn 1.730 mm một chút rồi kết luận chắc chắn lắp được.

Chiều cao 750 mm

Máy HWATA 200L dài rộng cao bao nhiêu cần được đọc đủ cả ba chiều. Chiều cao 750 mm giúp kiểm tra xem khung và bình có bị vướng mái che thấp, tường chắn hoặc các chi tiết xây dựng gần vị trí lắp hay không.

20 ống chân không F58

HW304-200L là máy 200L 20 ống F58. Trong cùng dòng HWATA, khi số lượng ống tăng, chiều rộng tổng thể của máy cũng tăng. Vì vậy số ống không chỉ liên quan bộ thu nhiệt mà còn ảnh hưởng trực tiếp tới việc bố trí trên mái.

Nếu cần đối chiếu đúng model, có thể xem HW304-200L.

Máy 200L không có một kích thước chung cho mọi thương hiệu

Đây là điểm quan trọng khi tìm kích thước thái dương năng 200L hoặc kích thước bình thái dương năng 200L. Con số 200L chỉ nói tới dung tích chứa, không quy định chiều dài, rộng và cao của toàn bộ thiết bị.

200L chỉ thể hiện dung tích chứa

Hai máy cùng ghi 200L vẫn có thể có kích thước khác nhau. Vì vậy không nên lấy số đo của một thương hiệu để xây bệ hoặc chuẩn bị vị trí cho một model của thương hiệu khác.

Số ống, khung và thiết kế bình làm kích thước thay đổi

Kích thước tổng thể còn phụ thuộc số lượng ống thu nhiệt, khoảng cách bố trí ống, chiều dài ống, đường kính bình, kiểu khung và cách nhà sản xuất tổ chức kết cấu.

Luôn tra đúng hãng và model trước khi làm vị trí lắp

Nếu bạn đang chuẩn bị chỗ đặt máy trước khi mua, hãy chốt đúng model rồi mới đo và thi công. Đây là cách an toàn hơn so với tìm một bảng kích thước bình nước nóng năng lượng mặt trời 200L chung rồi áp cho tất cả sản phẩm.

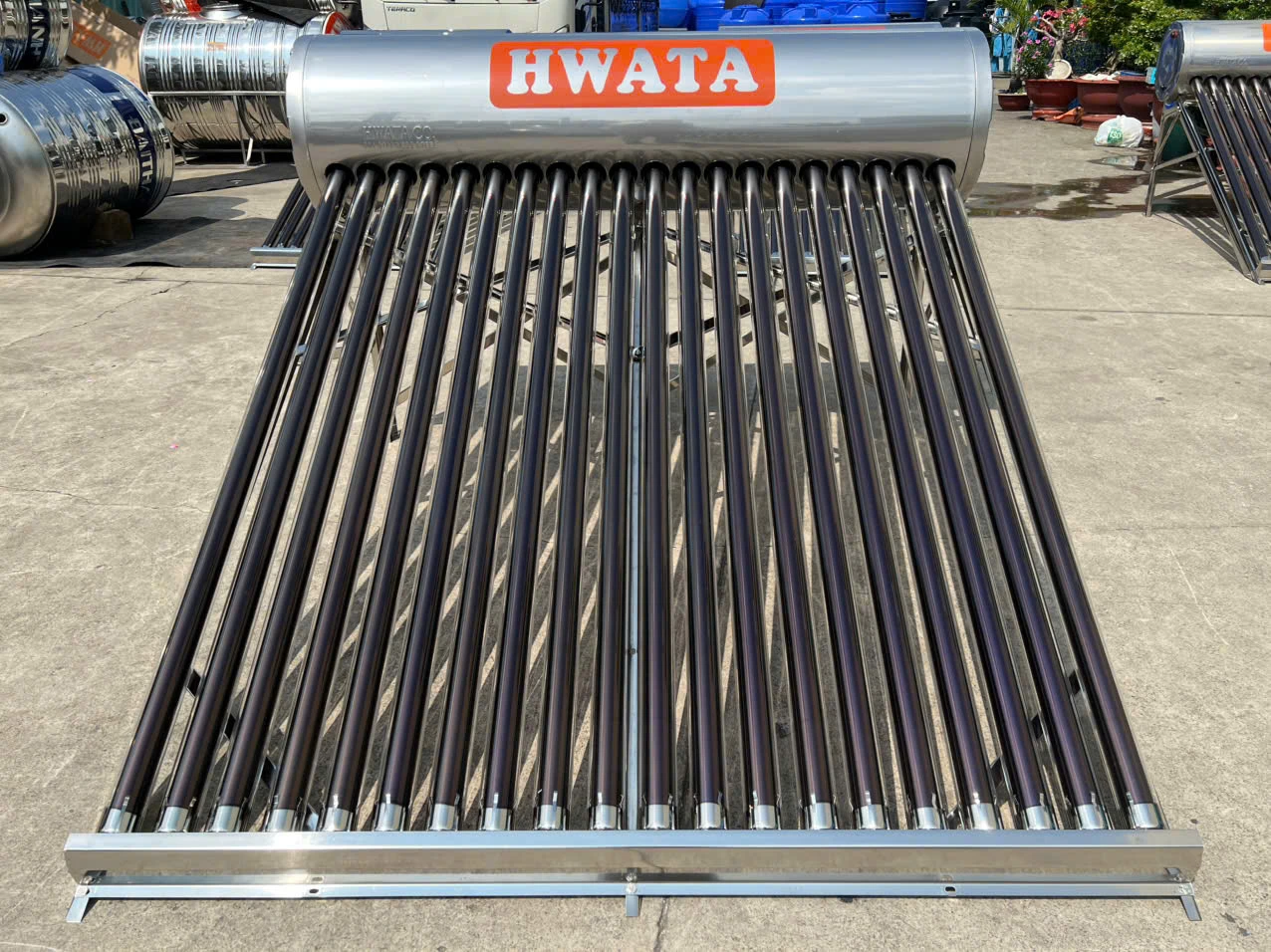

Kích thước 1.830 × 1.730 × 750 mm có phải diện tích lắp tối thiểu không?

Không nên hiểu như vậy. Đây là kích thước thân sản phẩm. Diện tích lắp máy năng lượng mặt trời 200L thực tế còn phụ thuộc những vật cản và khoảng thao tác xung quanh.

Đây là kích thước sản phẩm

Bộ số 1.830 × 1.730 × 750 mm giúp bạn kiểm tra máy có khả năng bố trí trong vùng mái dự kiến hay không. Nó chưa thể đại diện cho toàn bộ không gian thi công.

Cần thêm vùng cho đường nước

Máy cần kết nối với nguồn nước lạnh, đường nước nóng và các phụ kiện tương ứng. Nếu máy đặt sát tường hoặc sát thiết bị khác, thợ có thể thiếu chỗ để thực hiện đầu nối hoặc kiểm tra sau này.

Cần lối tiếp cận bình và dàn ống khi bảo trì

Khi cần kiểm tra ống F58, gioăng, đường nước hoặc bình bảo ôn, người thực hiện phải có khả năng tiếp cận thiết bị. Một vị trí vừa đúng bằng thân máy thường không thuận lợi cho bảo trì.

Khoảng kỹ thuật phải xác định theo mặt bằng thực tế

Không có một khoảng chừa cố định phù hợp cho mọi mái. Nhà có bồn nước ngay cạnh máy sẽ khác mái trống; mái có tường cao hoặc lối đi hẹp cũng cần cách bố trí khác.

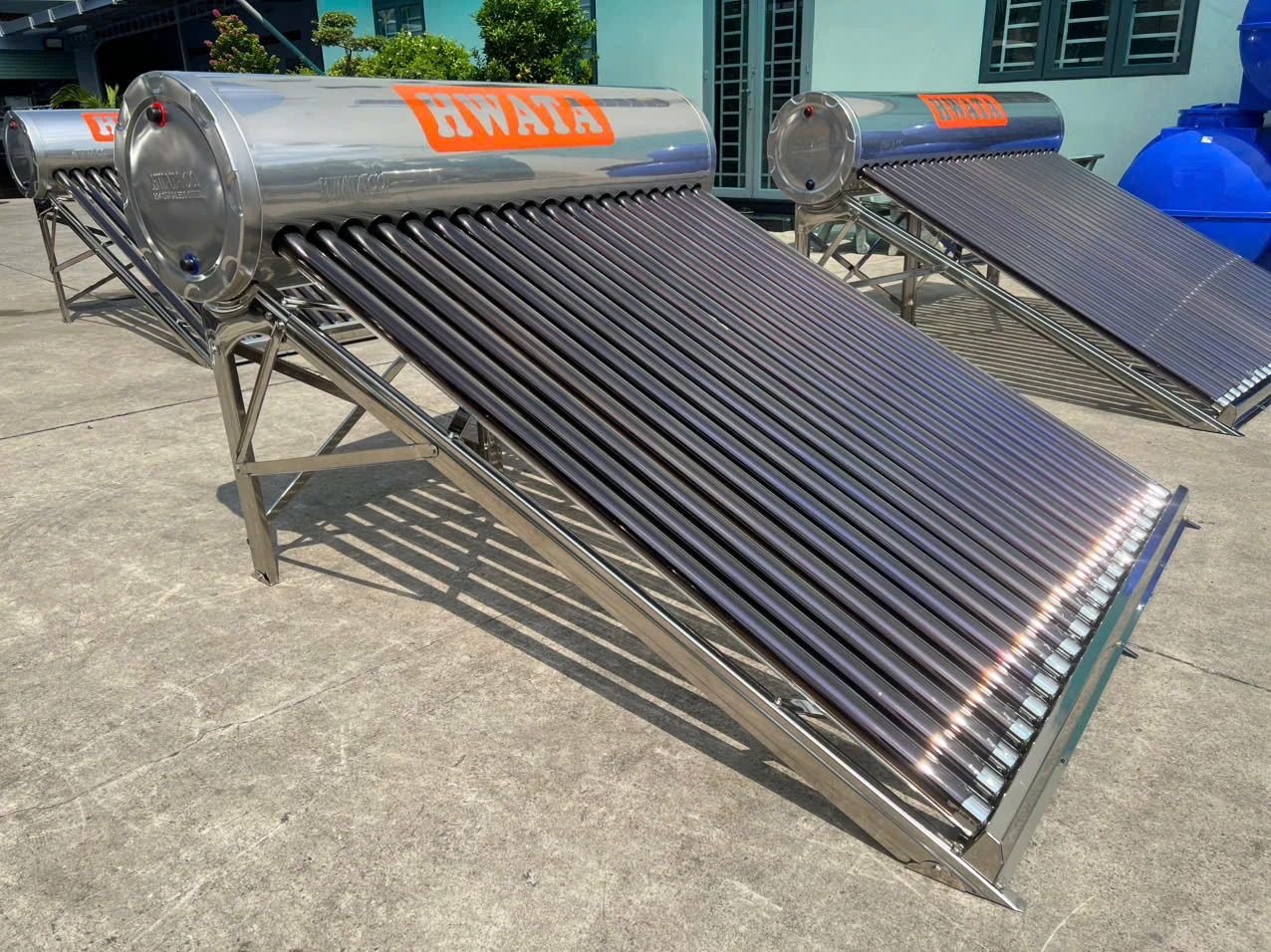

Cách đo mái trước khi đặt máy năng lượng mặt trời 200L

Với cách đo mái lắp máy năng lượng mặt trời, đừng bắt đầu bằng tổng diện tích sân thượng. Hãy xác định vùng thực sự có thể sử dụng rồi kiểm tra theo từng bước.

Đo vùng mái hữu dụng, không chỉ đo tổng diện tích

Đây là khác biệt quan trọng khi kiểm tra máy năng lượng mặt trời 200L có vừa mái không. Một sân thượng rộng vẫn có thể chỉ còn một dải nhỏ đủ nắng vì bồn nước, tum và đường kỹ thuật chiếm phần lớn vị trí tốt.

Kiểm tra cả nguồn nước và đường nước nóng

Khoảng cách tới bồn lạnh và tuyến đi nước nóng ảnh hưởng cách bố trí máy. Một vị trí rất thoáng nhưng khiến đường nước phải đi vòng dài chưa chắc là lựa chọn hợp lý nhất.

Sau khi xác nhận mặt bằng, có thể xem thêm nhóm máy năng lượng mặt trời cho gia đình để chọn dung tích theo nhu cầu, thay vì chỉ chọn model nào vừa mái.

So sánh kích thước HWATA 180L, 200L và 240L

Nếu mái không quá rộng hoặc nhu cầu đang ở khoảng giữa các dung tích, bảng dưới đây giúp so sánh kích thước máy 180L và 200L đồng thời đối chiếu kích thước máy 200L và 240L.

180L: 1.830 × 1.570 × 750 mm

Máy năng lượng mặt trời 180L có chiều rộng 1.570 mm, hẹp hơn 200L khoảng 160 mm. Đây là mức chênh có thể đáng kể khi mái bị giới hạn theo chiều ngang.

200L: 1.830 × 1.730 × 750 mm

HW304-200L nằm giữa hai mức trên về chiều rộng. Nếu nhu cầu đã vượt 180L nhưng chưa cần lên nhóm 240L, đây là mốc nên kiểm tra cả nhu cầu lẫn mặt bằng.

240L: 1.830 × 2.050 × 750 mm

Máy năng lượng mặt trời 240L rộng 2.050 mm, nhiều hơn 200L khoảng 320 mm. Nếu chuyển lên 240L, cần đo lại mái thay vì cho rằng máy chỉ lớn hơn một chút.

Chiều rộng là biến số cần theo dõi khi tăng dung tích

Trong ba model này, chiều dài đều 1.830 mm và chiều cao 750 mm, trong khi chiều rộng tăng theo số lượng ống F58. Đây là lý do người có mái hẹp nên đặc biệt chú ý thông số chiều ngang.

Mái hẹp có nên giảm từ 200L xuống 180L?

Nếu máy năng lượng mặt trời cho mái hẹp là ưu tiên chính, 180L giúp giảm khoảng 160 mm chiều rộng so với 200L. Tuy nhiên không nên giảm dung tích chỉ để vừa vị trí nếu nhu cầu nước nóng thực tế vượt khả năng đáp ứng mong muốn.

Giảm xuống 180L giúp tiết kiệm khoảng 160 mm chiều rộng

Với mái bị giới hạn theo phương ngang, 160 mm có thể tạo khác biệt giữa một vị trí vừa khít và một vị trí còn không gian thao tác.

Chỉ giảm nếu 180L vẫn đáp ứng nhu cầu

Khi phân vân 180L hay 200L, cần xem số phòng tắm, lượng người sử dụng và mức dùng tập trung. Không nên chọn 180L chỉ vì dễ bố trí hơn nếu gia đình thường xuyên cần lượng nước nóng lớn.

Không ép 200L vào vị trí thiếu khoảng bảo trì

Nếu mái chỉ vừa đúng thân máy và không còn chỗ thao tác, phương án hợp lý có thể là đổi vị trí hoặc xem dung tích nhỏ hơn thay vì cố đưa 200L vào.

Khi nào nên tăng từ 200L lên 240L?

Chiều ngược lại, nếu đang cân nhắc 200L hay 240L, đừng chỉ nhìn khả năng mái còn trống.

Khi 200L thường xuyên sát nhu cầu giờ cao điểm

Nếu gia đình có nhiều phòng tắm hoặc thường có nhiều người dùng nước nóng cùng thời điểm, có thể xem mức 240L sau khi đánh giá lại nhu cầu.

240L rộng hơn 200L khoảng 320 mm

Đây là mức tăng rõ rệt. Vị trí đang bố trí tốt cho 200L chưa chắc đủ cho 240L, nhất là khi cạnh máy có bồn nước hoặc tường.

Không tăng dung tích chỉ vì muốn máy lớn hơn

Dung tích lớn hơn đồng nghĩa máy rộng hơn và tải nước tăng. Nếu 200L đã đáp ứng tốt, không nhất thiết chuyển lên 240L chỉ để có thêm dự phòng.

Máy 200L khi đầy tạo tải như thế nào lên mái?

Kích thước vừa mái chưa đủ. Khi khảo sát tải mái máy năng lượng mặt trời 200L, phải tính cả trạng thái hệ thống chứa đầy nước.

Riêng 200 lít nước có khối lượng xấp xỉ 200 kg

Đây chỉ là khối lượng của phần nước. Không nên lấy 200 kg làm tổng trọng lượng của toàn bộ máy.

Tổng tải còn gồm bình, khung, 20 ống và phụ kiện

Trọng lượng máy năng lượng mặt trời 200L khi vận hành còn phải tính thân bình, khung đỡ, dàn 20 ống F58, phụ kiện và lượng nước trong các phần liên quan của hệ.

Không tự kết luận khả năng chịu tải của mái từ dung tích

Khả năng chịu tải phụ thuộc kết cấu thực tế. Mái cũ, mái tôn, mái ngói hoặc khu vực có kết cấu đặc biệt nên được kiểm tra trước khi đặt thiết bị.

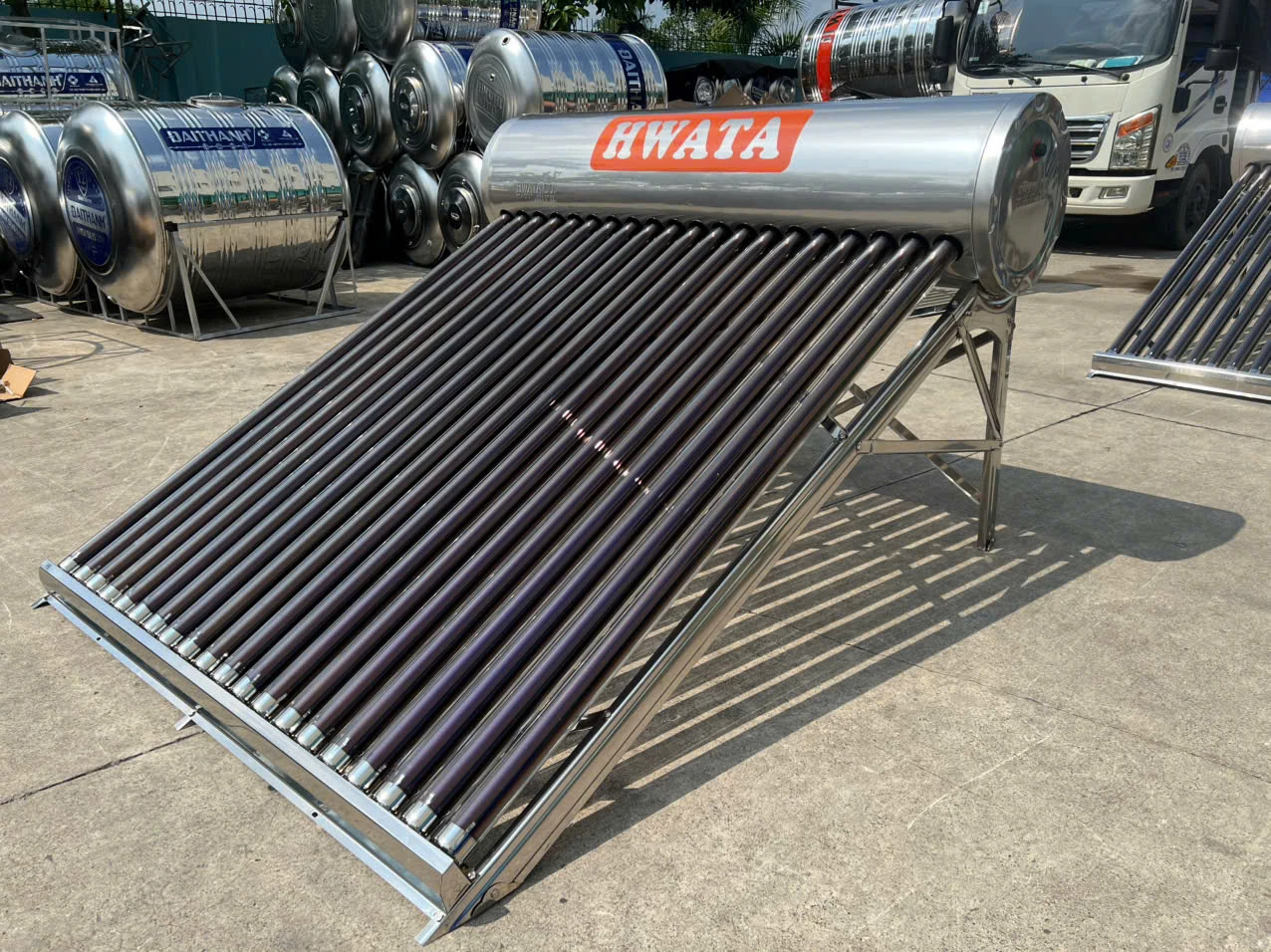

5 lỗi thường gặp khi đo vị trí lắp máy 200L

1. Chỉ đo đúng 1.830 × 1.730 mm

Đây là lỗi dễ gặp nhất khi đo mái lắp máy 200L. Vị trí vừa đúng thân máy có thể khiến quá trình lắp đường nước và bảo trì gặp khó khăn.

2. Bỏ qua bồn nước và đường ống

Bồn nước lạnh hoặc đường kỹ thuật có thể chiếm phần không gian tưởng như còn trống. Hãy đánh dấu chúng trên sơ đồ mái trước khi bố trí.

3. Không kiểm tra bóng che

Máy có thể vừa về kích thước nhưng nằm ngay phía sau bồn nước hoặc tường cao. Khi đó điều kiện nhận nắng có thể không phù hợp.

4. Không tính lối vận chuyển ống F58

HW304-200L sử dụng 20 ống F58. Ngoài bình và khung, cần tính đường đưa các ống lên mái sao cho hạn chế va đập.

5. Không kiểm tra kết cấu mái

Chỉ đo chiều dài và chiều rộng là chưa đủ. Với lắp máy năng lượng mặt trời 200L, cần tính tới tải của hệ thống khi đã chứa nước.

Khi nào HW304-200L phù hợp với vị trí lắp?

Máy nước nóng năng lượng mặt trời HWATA 200L phù hợp hơn khi cả nhu cầu sử dụng và điều kiện mái đều đáp ứng. Không nên chọn chỉ vì thấy 200L là mức dung tích trung gian.

Mái đủ vùng cho thân máy và khoảng kỹ thuật

Vùng lắp cần đáp ứng thân máy 1.830 × 1.730 × 750 mm đồng thời còn khả năng bố trí đầu nối, đường nước và lối tiếp cận.

Vùng đặt máy nhận nắng phù hợp

Khi đo mái, cần quan sát thêm bóng che từ bồn nước, tum và công trình bên cạnh. Không nên đổi một vị trí nhiều nắng sang vị trí bị che chỉ để máy vừa kích thước hơn.

180L đã khá sát nhu cầu nhưng chưa cần 240L

Trong trường hợp 180L có thể thiếu dự phòng nhưng 240L chưa cần thiết, 200L là mức đáng cân nhắc sau khi kiểm tra lại nhu cầu sử dụng thực tế.

Nguồn nước và đường ống thuận lợi cho lắp đặt

Bồn lạnh, đường cấp và đường nước nóng nên được xem cùng vị trí máy. Một mặt bằng vừa kích thước nhưng khiến đường ống bố trí phức tạp chưa chắc là phương án tốt.

Câu hỏi thường gặp về kích thước máy năng lượng mặt trời 200L

Kết luận

Với HW304-200L, kích thước máy nước nóng năng lượng mặt trời 200L là 1.830 × 1.730 × 750 mm và máy sử dụng 20 ống F58. Đây là bộ số phù hợp để bắt đầu khảo sát mái, nhưng không nên dùng nó như diện tích thi công tối thiểu tuyệt đối.

Trước khi đặt máy, hãy đo vùng mái hữu dụng, kiểm tra bồn nước, đường ống, bóng che, lối vận chuyển và kết cấu. Nếu chiều ngang hạn chế, có thể so với 180L rộng 1.570 mm; nếu nhu cầu lớn hơn, 240L rộng 2.050 mm là phương án cần đo lại kỹ. Cách này thực tế hơn việc chọn 200L chỉ vì dung tích hoặc giá.
