Ống chân không năng lượng mặt trời là gì?

Ống chân không năng lượng mặt trời là gì? Đây là bộ phận thu năng lượng từ ánh nắng và chuyển phần năng lượng đó thành nhiệt để làm nóng nước trong hệ thống. Nhiều ống được bố trí song song bên dưới bình bảo ôn, tạo thành khu vực thu nhiệt dễ nhận biết của máy.

Ống chân không là bộ phận thu nhiệt, không phải bình bảo ôn

Hai bộ phận này có nhiệm vụ khác nhau. Ống chân không máy nước nóng năng lượng mặt trời đảm nhiệm việc thu nhiệt, còn bình bảo ôn chủ yếu chứa nước nóng và hạn chế thất thoát nhiệt sau khi nước đã được làm nóng.

Nếu muốn xem cách ống thu nhiệt kết hợp với toàn bộ hệ thống, có thể tham khảo dòng máy năng lượng mặt trời ống chân không HWATA.

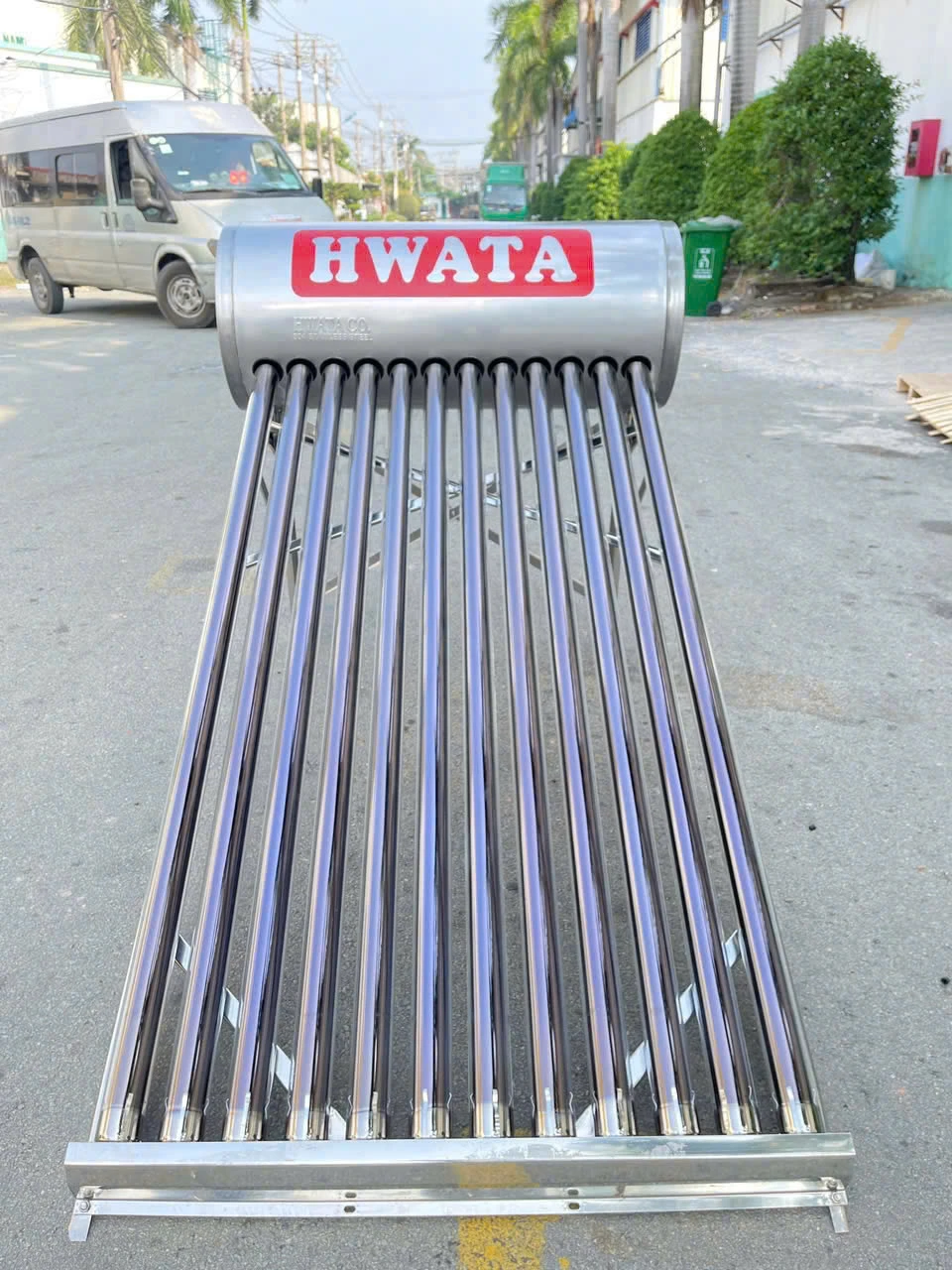

HWATA sử dụng ống F58 trên dải máy 120L-300L

Dòng máy HWATA trong nhóm này sử dụng ống chân không F58, với số lượng ống thay đổi theo dung tích. Máy dung tích nhỏ sử dụng ít ống hơn, trong khi nhóm dung tích lớn có số lượng ống nhiều hơn và cụm thu nhiệt cũng rộng hơn.

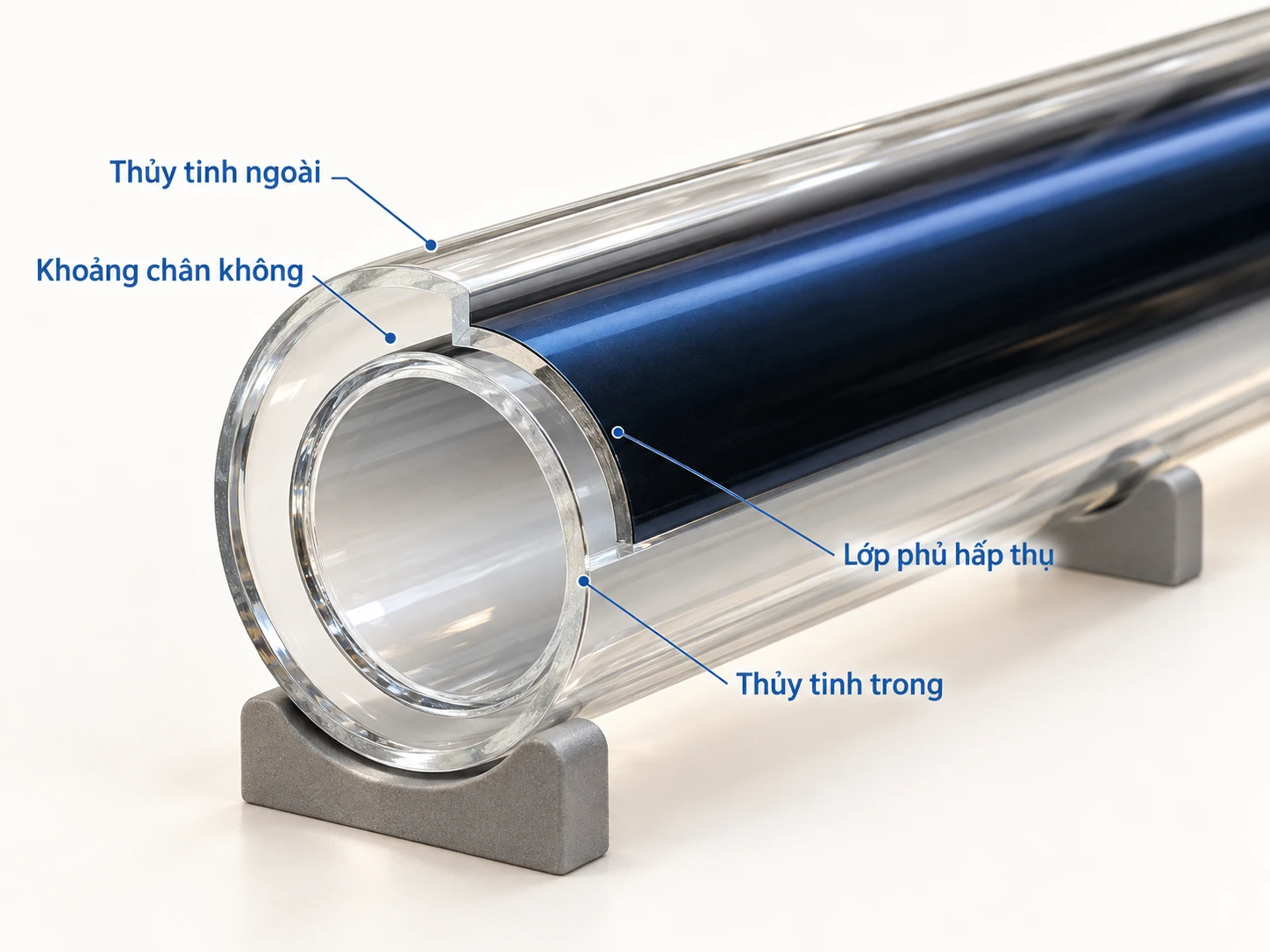

Cấu tạo ống chân không năng lượng mặt trời

Để hiểu cấu tạo ống chân không năng lượng mặt trời, có thể nhìn ống theo ba phần chính: hai lớp thủy tinh đồng tâm, khoảng chân không giữa hai lớp và bề mặt hấp thụ nhiệt.

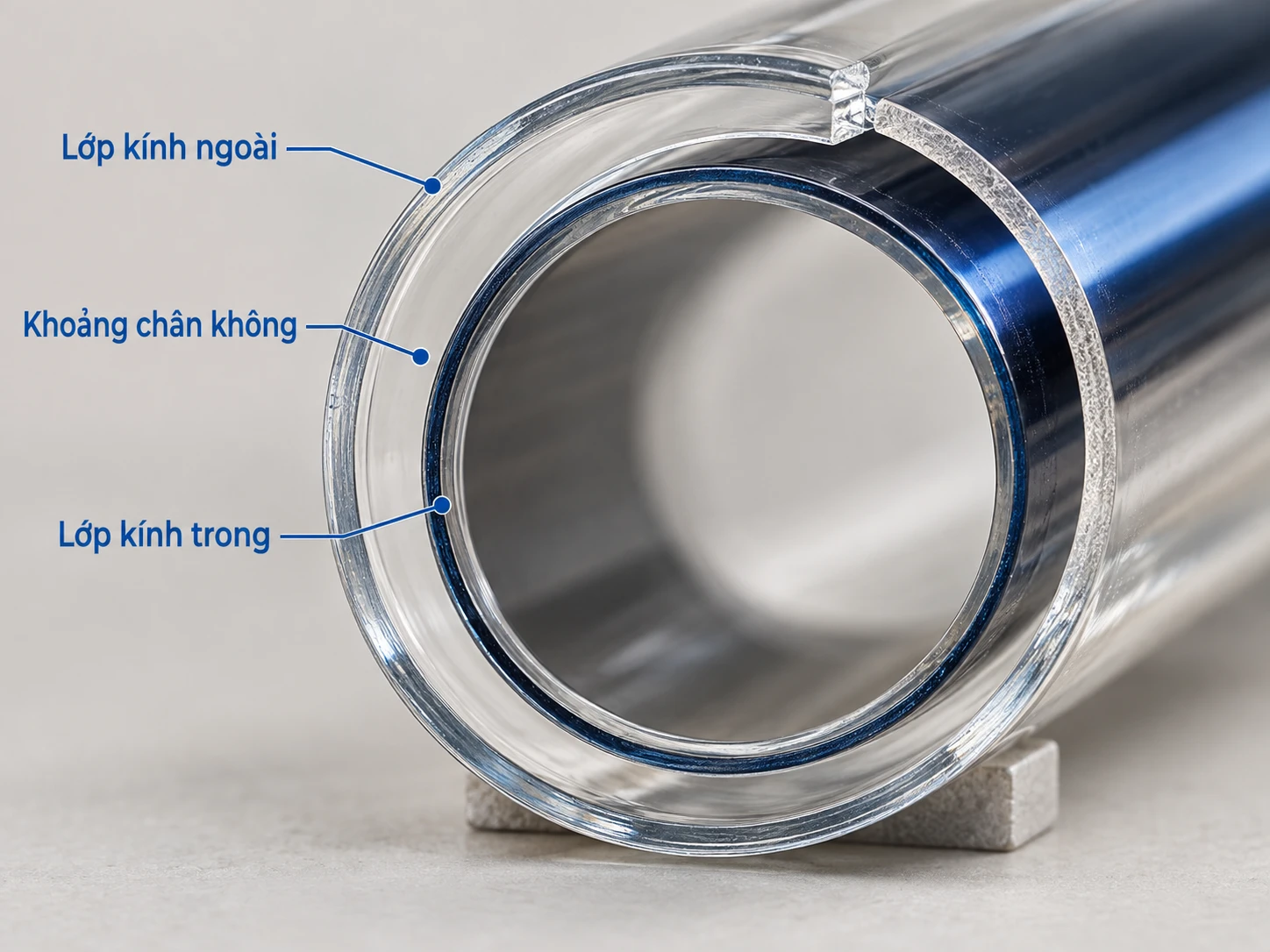

Hai lớp ống thủy tinh đồng tâm

Cấu tạo ống thu nhiệt dạng chân không phổ biến sử dụng hai lớp thủy tinh bố trí đồng tâm. Phần giữa hai lớp không chứa nước mà được tạo thành vùng chân không để hỗ trợ giảm thất thoát nhiệt.

Khoảng chân không nằm giữa hai lớp ống

Đây là chi tiết tạo nên tên gọi “ống chân không”. Khoảng này giúp hạn chế truyền nhiệt từ phần nóng của ống ra môi trường xung quanh. Vì vậy cần phân biệt rõ khoảng chân không với lòng ống phía trong, nơi nước có thể tham gia quá trình nhận nhiệt ở hệ trực tiếp.

Lớp hấp thụ chuyển bức xạ mặt trời thành nhiệt

Lớp hấp thụ ống chân không tiếp nhận bức xạ từ ánh nắng và chuyển thành nhiệt. Nhiệt sau đó được truyền tới nước trong vùng thu nhiệt. Hiệu quả thực tế của cả hệ thống còn phụ thuộc điều kiện nắng, bóng che, nguồn nước, số lượng ống và cách lắp đặt.

Nguyên lý hoạt động của ống chân không năng lượng mặt trời

Nguyên lý ống chân không năng lượng mặt trời có thể hiểu theo chuỗi: ánh nắng → bề mặt hấp thụ → nhiệt → nước nóng lên → nước nóng đi lên bình → nước lạnh hơn quay xuống vùng thu nhiệt.

Bức xạ mặt trời được hấp thụ tại bề mặt thu nhiệt

Khi có ánh nắng, bề mặt hấp thụ trong ống nhận năng lượng và chuyển thành nhiệt. Khoảng chân không hỗ trợ hạn chế phần nhiệt này nhanh chóng truyền ra môi trường bên ngoài.

Nhiệt được truyền tới nước trong vùng thu nhiệt

Ở hệ chân không làm nóng trực tiếp phổ biến, nước nằm trong vùng phía trong ống và nhận nhiệt trực tiếp. Đây là điểm quan trọng khi tìm hiểu ống chân không làm nóng nước thế nào.

Nước nóng hơn đi lên bình bảo ôn

Khi nhiệt độ nước tăng, phần nước nóng hơn có xu hướng dịch chuyển lên vùng bình bảo ôn. Bình giữ nước nóng để phục vụ nhu cầu sử dụng và hạn chế thất thoát nhiệt.

Nước lạnh hơn quay xuống khu vực ống

Nước lạnh hơn tiếp tục xuống khu vực thu nhiệt. Quá trình này tạo vòng đối lưu tự nhiên khi điều kiện vận hành phù hợp.

F58 trên máy năng lượng mặt trời HWATA nghĩa là gì?

Ống chân không F58 là tên loại ống thu nhiệt được HWATA sử dụng trên dải máy nước nóng năng lượng mặt trời từ 120L đến 300L. Khi xem thông số máy, F58 xuất hiện cùng số lượng ống của từng dung tích.

F58 là loại ống thu nhiệt được dùng trên các model HWATA

Nếu đang tìm ống chân không F58 máy nước nóng năng lượng mặt trời, nên đọc F58 cùng với model của hệ thống. Không nên chỉ dựa vào tên F58 rồi bỏ qua thông tin về máy, số lượng ống và kết cấu tiếp giáp với bình.

Máy HWATA dùng bao nhiêu ống chân không F58?

Dải HWATA sử dụng từ 12 đến 30 ống tùy dung tích. Bảng dưới đây giúp hình dung mối liên hệ giữa dung tích và số lượng ống.

Nhiều ống hơn đồng thời làm cụm thu nhiệt rộng hơn

Số ống tăng đồng nghĩa cần thêm chiều ngang để bố trí các ống song song. Vì vậy khi mua máy mới không nên nhìn số ống độc lập mà cần xem cả kích thước thân máy và mặt bằng mái.

F58 chưa đủ để kết luận mọi ống đều thay chéo cho nhau

Khi thay ống chân không F58, không nên chỉ thấy cùng tên F58 rồi kết luận chắc chắn tương thích. Cần đối chiếu model máy, kích thước thực tế của ống đang dùng, vị trí tiếp giáp với bình và điểm đỡ phía dưới.

Ưu điểm của ống chân không năng lượng mặt trời

Với câu hỏi ống chân không năng lượng mặt trời có tốt không, nên nhìn vào cả ưu điểm và điều kiện sử dụng thay vì chỉ đánh giá từ một đặc tính.

Cấu tạo hệ thu nhiệt tương đối trực quan

Các ống được bố trí riêng biệt theo hàng, dễ nhận biết từng bộ phận trong cụm thu nhiệt. Khi kiểm tra máy, có thể quan sát từng ống và vị trí tiếp giáp với bình.

Được sử dụng phổ biến trên máy dân dụng

Kiểu hệ thống này phù hợp với nhiều nhu cầu gia đình nhờ cấu tạo quen thuộc và có nhiều lựa chọn dung tích.

Có nhiều mức dung tích và số lượng ống

Dải HWATA từ 120L tới 300L sử dụng 12-30 ống, cho phép lựa chọn hệ thống theo nhu cầu nước nóng và mặt bằng lắp đặt thay vì chỉ có một cấu hình duy nhất.

Nhược điểm của ống chân không cần biết trước

Ống thủy tinh cần tránh va đập

Đây là điểm cần lưu ý khi vận chuyển, đưa thiết bị lên mái, vệ sinh hoặc thay thế. Nếu phải thao tác trên cao, người không có kinh nghiệm không nên tự tháo lắp ống.

Nguồn nước nhiều cặn cần được quan tâm

Ở hệ làm nóng trực tiếp, nước tham gia quá trình nhận nhiệt trong vùng ống. Nếu nguồn nước chứa nhiều khoáng hoặc cặn, việc kiểm tra và vệ sinh hệ thống theo thời gian càng đáng quan tâm.

Khả năng thu nhiệt phụ thuộc nắng và bóng che

Máy đặt ở khu vực bị che bóng kéo dài sẽ không có điều kiện thu nhiệt giống vị trí thông thoáng. Vì vậy không nên nhìn riêng loại ống rồi bỏ qua vị trí lắp.

Thay ống phải kiểm tra tương thích

Một ống chân không thay thế cần phù hợp về nhiều yếu tố cơ khí với hệ thống hiện có. Đây là lý do không nên mua linh kiện chỉ dựa vào tên gọi.

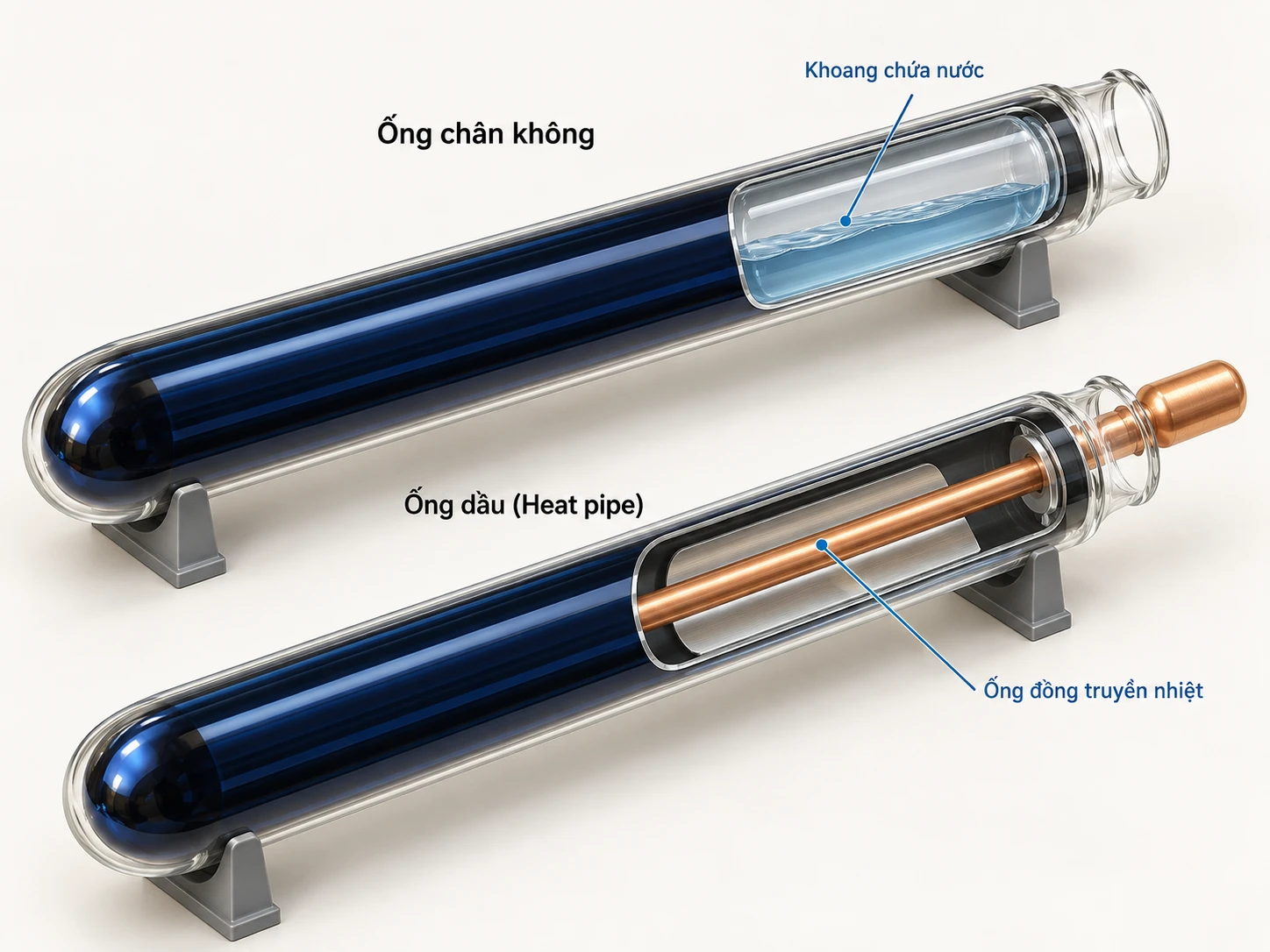

Ống chân không và ống dầu khác nhau thế nào?

Ống chân không và ống dầu đều được dùng để thu năng lượng mặt trời nhưng cơ chế truyền nhiệt khác nhau. Đây là yếu tố nên hiểu trước khi hỏi ống chân không và ống dầu nên chọn loại nào.

Ống chân không truyền nhiệt trực tiếp tới nước ở hệ phổ biến

Nước nhận nhiệt trong vùng ống, sau đó nước nóng hơn đi lên bình bảo ôn nhờ đối lưu. Cấu tạo này dễ hình dung nhưng khiến chất lượng nguồn nước trở thành một yếu tố nên quan tâm.

Ống dầu truyền nhiệt gián tiếp qua lõi heat-pipe

Hệ heat-pipe sử dụng phần truyền nhiệt trung gian để đưa nhiệt tới khu vực trao đổi với nước. Vì nguyên lý khác nhau, không nên lấy tiêu chí của hệ trực tiếp rồi áp nguyên cho hệ ống dầu.

Nguồn nước nhiều cặn nên được đưa vào quyết định

Với gia đình có nguồn nước nhiều khoáng, không nên chỉ so giá mua ban đầu. Cần tính thêm khả năng vệ sinh, bảo trì và điều kiện vận hành dài hạn.

Không có một công nghệ phù hợp cho mọi nhà

Việc chọn ống dầu hay ống chân không nên dựa trên sản phẩm cụ thể, nguồn nước, hệ cấp nước, ngân sách và cách bảo trì. Không nên chọn chỉ vì một loại được quảng cáo là “cao cấp hơn”.

Ống chân không có bị đóng cặn không?

Ống chân không bị đóng cặn là vấn đề đáng quan tâm ở hệ làm nóng trực tiếp, đặc biệt với nguồn nước có nhiều khoáng hoặc cặn lơ lửng.

Nguồn nước nhiều khoáng có thể làm tăng cặn theo thời gian

Khi nước thường xuyên đi qua vùng thu nhiệt, khoáng chất có thể tích tụ dần trong hệ thống. Mức độ nhiều hay ít phụ thuộc chất lượng nguồn nước và điều kiện sử dụng.

Máy nóng yếu không đồng nghĩa chắc chắn do cặn ống

Khi khả năng làm nóng giảm, cần kiểm tra cả thời tiết, bóng che, lượng nước sử dụng, bình bảo ôn và đường nước. Không nên kết luận ngay ống chân không năng lượng mặt trời bị đóng cặn là nguyên nhân duy nhất.

Cần kiểm tra đồng thời bình và hệ đường nước

Một hệ thống nước nóng gồm nhiều bộ phận liên quan. Nếu nhiệt tại vòi giảm, thất thoát trên đường ống hoặc khả năng giữ nhiệt của bình cũng cần được đưa vào quá trình kiểm tra.

5 dấu hiệu nên kiểm tra ống chân không

Cách nhận biết ống chân không năng lượng mặt trời bị hỏng nên bắt đầu từ dấu hiệu vật lý và vận hành, sau đó mới xác định có cần thay hay không.

Trước khi mua ống chân không thay thế cần kiểm tra gì?

Khi cần thay ống chân không năng lượng mặt trời, nên chuẩn bị đầy đủ thông tin trước khi tìm linh kiện. Điều này quan trọng hơn việc chỉ tìm một sản phẩm có chữ F58.

Ghi đúng hãng và model máy

Model giúp thu hẹp nhanh cấu hình cần tìm. Đây là bước đầu tiên nếu đang muốn mua ống chân không F58 thay thế.

Ghi số lượng ống và loại ống đang dùng

Số lượng ống cũng giúp đối chiếu cấu hình. Ví dụ máy HWATA 120L sử dụng 12 ống, 160L sử dụng 16 ống và 200L sử dụng 20 ống F58.

Kiểm tra kích thước linh kiện thực tế

Không nên tự suy chiều dài hoặc các kích thước chi tiết khác chỉ từ tên F58. Nếu có linh kiện cũ, nên dùng thông tin kỹ thuật hoặc mẫu thực tế để đối chiếu.

Không mua chỉ vì người bán ghi “F58 dùng chung”

Một tên gọi giống nhau chưa đủ bảo đảm linh kiện phù hợp hoàn toàn với bình, gioăng và giá đỡ của máy đang sử dụng.

Giá ống chân không năng lượng mặt trời phụ thuộc những gì?

Với từ khóa giá ống chân không năng lượng mặt trời hoặc ống chân không F58 giá bao nhiêu, không nên chọn linh kiện chỉ từ mức giá. Giá phụ thuộc loại ống, thông số thực tế, khả năng tương thích và nhà cung cấp.

Loại ống và thông số tương thích

Hai ống cùng được gọi là ống chân không không có nghĩa có thể thay cho cùng một máy. Khả năng tương thích phải được kiểm tra trước khi so giá.

Chi phí thay có thể gồm thêm phụ kiện và công lắp

Nếu vị trí tiếp giáp cần thay gioăng hoặc hệ thống cần bảo dưỡng cùng lúc, tổng chi phí sẽ khác giá của riêng một ống rời. Với máy đặt trên mái khó tiếp cận, công thao tác cũng là yếu tố cần tính.

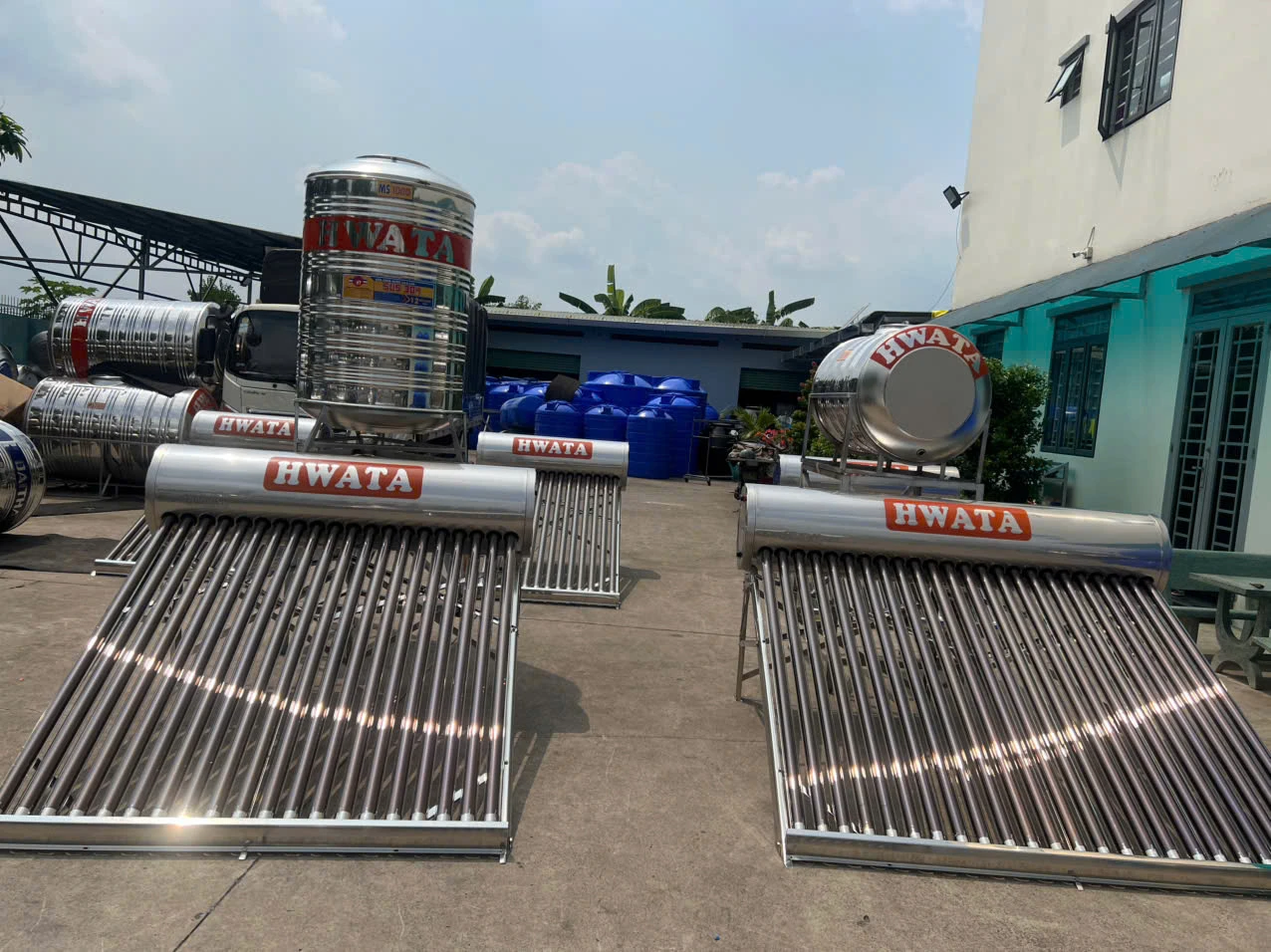

Ống chân không F58 trên máy nước nóng năng lượng mặt trời HWATA

Nếu đang chọn máy mới thay vì chỉ thay linh kiện, có thể xem toàn bộ máy nước nóng năng lượng mặt trời HWATA. Dải sản phẩm sử dụng ống F58 với số lượng thay đổi theo dung tích.

8 dung tích từ 120L tới 300L

Dải gồm 120L, 140L, 150L, 160L, 180L, 200L, 240L và 300L. Khi mua máy, dung tích nên được lựa chọn theo nhu cầu nước nóng trước, sau đó mới đối chiếu số ống và kích thước mái.

12-30 ống F58 theo dung tích

Số lượng tăng từ 12 ống ở 120L lên 30 ống ở 300L. Điều này giúp hình dung vì sao các model lớn cần thêm chiều ngang cho cụm thu nhiệt.

Không nên chọn máy chỉ theo số lượng ống

Nhiều ống hơn không tự động có nghĩa máy phù hợp hơn với một gia đình. Cần xem dung tích nước nóng, số phòng tắm, thói quen sử dụng, diện tích mái, vùng nắng và nguồn nước.

Với nhu cầu nhà ở, có thể xem thêm máy năng lượng mặt trời cho gia đình để lựa chọn theo nhu cầu sử dụng thay vì chỉ đếm số ống.

Câu hỏi thường gặp về ống chân không năng lượng mặt trời

Kết luận

Ống chân không năng lượng mặt trời là bộ phận thu nhiệt quan trọng của hệ máy dạng ống. Hiểu đúng cấu tạo hai lớp kính, khoảng chân không, bề mặt hấp thụ và vòng đối lưu giúp người dùng phân biệt được vai trò của ống với bình bảo ôn, đồng thời hiểu vì sao nguồn nước và điều kiện nắng ảnh hưởng đến vận hành.

Nếu đang chọn máy mới, hãy xem ống chân không F58 như một phần của cả hệ thống thay vì tiêu chí duy nhất. Nếu cần thay ống chân không năng lượng mặt trời, nên xác định đúng model, số lượng ống và thông tin linh kiện cũ trước khi mua để hạn chế chọn sai sản phẩm.
