Gắn Máy Nước Nóng Năng Lượng Mặt Trời: Hướng Dẫn Từ Khảo Sát Đến Nghiệm Thu
Gắn máy nước nóng năng lượng mặt trời không nên bắt đầu bằng việc đưa máy lên mái rồi mới tìm vị trí đặt. Một quy trình hợp lý cần khảo sát vùng nhận nắng, đo mặt bằng, kiểm tra kết cấu mái, xác định nguồn nước, tuyến ống và lối vận chuyển trước khi dựng khung. Sau đó mới tiến hành đặt bình bảo ôn, lắp ống thu nhiệt, đấu đường nước và nghiệm thu. Cách làm này giúp hạn chế tình trạng mua máy quá rộng so với mái, đường nước bố trí khó bảo trì hoặc phải thay đổi phương án khi thiết bị đã được đưa lên cao.
Khảo sát vị trí, mặt bằng và nguồn nước trước khi bắt đầu lắp đặt giúp giảm nhiều phát sinh trong quá trình thi công. Trước khi gắn máy nước nóng năng lượng mặt trời cần kiểm tra gì?
Với điều kiện lắp máy nước nóng năng lượng mặt trời, diện tích mái chỉ là một phần. Người lắp còn phải xem vùng nắng, bóng che, khả năng chịu tải, vị trí bồn nước lạnh, đường nóng - lạnh và lối đưa thiết bị lên mái.
Vùng mái có nhận nắng và ít bóng che không?
Bộ thu nhiệt cần vùng có khả năng nhận bức xạ mặt trời tốt trong thời gian sử dụng chính. Hãy quan sát các vật có thể gây che bóng như nhà cao tầng bên cạnh, bồn nước, tum thang, tường cao hoặc cây lớn. Không nên chỉ nhìn diện tích trống rồi kết luận vị trí đó phù hợp.
Khi lắp máy năng lượng mặt trời trên mái nhà, hướng đặt và góc bố trí nên được lựa chọn theo mặt bằng, vùng nắng và cấu hình thực tế, thay vì áp một hướng cố định cho mọi công trình.
Mặt bằng có đủ cho đúng model không?
Hai máy cùng thuộc dòng ống chân không nhưng khác dung tích có thể khác đáng kể về chiều ngang. Trước khi mua, nên đối chiếu kích thước của đúng model tại danh mục máy nước nóng năng lượng mặt trời HWATA với vùng mái thực tế.
Kết cấu mái có phù hợp khi hệ thống chứa đầy nước không?
Khi bình chứa nước, tải của hệ thống tăng đáng kể so với lúc chưa vận hành. Ngoài nước còn có trọng lượng bình, khung và bộ ống. Với mái cũ, mái tôn, mái ngói hoặc vị trí có kết cấu phức tạp, cần đánh giá khả năng chịu tải và vị trí truyền tải xuống kết cấu bên dưới.
Bồn lạnh và đường nước đang nằm ở đâu?
Cần xác định đường cấp lạnh tới máy, tuyến nước nóng đi xuống các điểm dùng và vị trí bồn nước hiện có. Điều này quyết định chiều dài đường ống, tổn thất áp lực và việc có cần đánh giá thêm giải pháp tăng áp hay không.
Có lối vận chuyển bình và ống lên mái không?
Bình bảo ôn dài và cồng kềnh, còn ống chân không là bộ phận bằng thủy tinh cần thao tác cẩn thận. Khi lên kế hoạch lắp đặt máy nước nóng năng lượng mặt trời, hãy kiểm tra cầu thang, cửa mái, khoảng quay đầu và vị trí tập kết thiết bị trước khi đưa hàng tới.
- Vùng mái có nhận nắng tốt và ít bóng che kéo dài.
- Kích thước model phù hợp chiều dài và chiều ngang mái.
- Có vị trí đặt khung ổn định.
- Kết cấu mái được xem xét theo tải của hệ thống khi chứa nước.
- Xác định vị trí bồn nước lạnh và nguồn cấp.
- Xác định tuyến đường nước nóng xuống điểm sử dụng.
- Kiểm tra lối vận chuyển bình và ống lên mái.
- Chừa không gian thao tác và bảo trì sau khi lắp.
Đo mái trước khi chọn máy: HWATA 120L-300L rộng bao nhiêu?
Một trong những bước quan trọng nhất của hướng dẫn lắp máy nước nóng năng lượng mặt trời là đo mái trước khi chọn dung tích. Không nên ước lượng kích thước chỉ dựa trên số lít.
Dòng máy năng lượng mặt trời ống chân không HWATA có nhiều mức dung tích. Các model tiêu biểu dưới đây cho thấy chiều ngang tăng đáng kể khi dung tích lớn hơn.
| Dung tích | Kích thước thân máy | Gợi ý khi khảo sát mái |
|---|---|---|
| 120L | 1830 × 1090 × 750 mm | Nhóm có chiều ngang gọn, nhưng vẫn cần thêm khoảng thao tác và đường ống. |
| 160L | 1830 × 1410 × 750 mm | Đo lại vùng mái theo cả chiều dài và chiều ngang. |
| 180L | 1830 × 1570 × 750 mm | Cần tính thêm lối thao tác phía quanh máy. |
| 200L | 1830 × 1730 × 750 mm | Chiều ngang tăng rõ so với nhóm dung tích nhỏ. |
| 240L | 1830 × 2050 × 750 mm | Thân máy đã vượt 2m theo chiều ngang. |
| 300L | 1830 × 2530 × 750 mm | Cần kiểm tra kỹ chiều ngang, tải, lối vận chuyển và khoảng bảo trì. |
120L: 1830 × 1090 × 750 mm
Nếu mái hạn chế chiều ngang, máy năng lượng mặt trời 120L là một trong những nhóm nên đối chiếu trước về kích thước. Tuy nhiên dung tích vẫn phải phù hợp nhu cầu sử dụng, không nên chọn máy nhỏ chỉ vì vừa mái.
180L: 1830 × 1570 × 750 mm
Với lắp máy năng lượng mặt trời 180L, chiều ngang thân máy khoảng 1570 mm. Có thể xem trực tiếp máy năng lượng mặt trời 180L và đối chiếu cả kích thước lẫn cấu hình trước khi bố trí.
240L: 1830 × 2050 × 750 mm
Máy năng lượng mặt trời 240L có chiều ngang thân khoảng 2050 mm. Khi chuyển từ nhóm 180L-200L lên 240L, việc đo lại chiều ngang mái và lối vận chuyển là cần thiết.
Sơ đồ lắp máy nước nóng năng lượng mặt trời cần thể hiện những gì?
Một sơ đồ lắp máy nước nóng năng lượng mặt trời dễ hiểu không cần quá nhiều chi tiết. Điều quan trọng là thể hiện đúng luồng nước từ nguồn cấp tới máy rồi từ máy xuống các điểm sử dụng.
Bồn nước lạnh hoặc nguồn cấp
Đây là điểm bắt đầu của hệ thống. Nguồn nước cần được xem xét về vị trí, áp lực và khả năng cấp ổn định cho bình.
Bình bảo ôn và bộ ống thu nhiệt
Bình bảo ôn lưu trữ nước, còn bộ ống thu nhiệt tiếp nhận năng lượng mặt trời. Trong hướng dẫn lắp máy nước nóng năng lượng mặt trời ống chân không, hai bộ phận này phải được lắp đúng vị trí tương quan trên khung để ống không bị ép lệch.
Đường nước nóng xuống điểm sử dụng
Từ bình, nước nóng được dẫn tới vòi sen hoặc các điểm dùng khác. Nên lựa chọn tuyến hợp lý, tránh đi vòng không cần thiết và dùng vật tư phù hợp với nước nóng.
Đường thông hơi, van và thiết bị phụ theo cấu hình
Phụ kiện có thể thay đổi theo cách cấp nước và hệ thống thực tế. Vì vậy sơ đồ đường nước máy năng lượng mặt trời nên được đọc cùng tài liệu của đúng model thay vì sao chép nguyên một sơ đồ cho mọi nhà.
Quy trình 7 bước gắn máy nước nóng năng lượng mặt trời
Phần dưới đây trình bày cách lắp máy nước nóng năng lượng mặt trời theo trình tự tổng thể. Các chi tiết lắp gioăng, liên kết, đường nước và trình tự thao tác cụ thể cần theo đúng tài liệu của sản phẩm và điều kiện công trình.
Xác định chính xác vị trí đặt
Chọn vùng đủ diện tích, ít bóng che, thuận lợi đưa đường nước và có khả năng tiếp cận để bảo trì.
Lắp và cân chỉnh khung giá đỡ
Lắp khung máy năng lượng mặt trời cần bảo đảm khung ổn định trước khi nhận tải của bình và bộ ống.
Đặt bình bảo ôn lên khung
Lắp bình bảo ôn đúng vị trí và căn theo hệ lỗ kết nối để bước lắp ống không tạo lực ép lệch.
Lắp bộ ống chân không
Lắp ống chân không máy năng lượng mặt trời nhẹ nhàng, căn thẳng tâm giữa lỗ bình và điểm đỡ.
Đấu nguồn nước lạnh
Kết nối nguồn cấp theo phương án tự chảy hoặc cấu hình cấp nước đã được xác định khi khảo sát.
Đấu đường nước nóng
Lắp đường nước nóng năng lượng mặt trời theo tuyến gọn, phù hợp nước nóng và thuận tiện kiểm tra.
Cấp nước, kiểm tra rò và nghiệm thu
Kiểm tra toàn bộ mối nối, nguồn cấp, đường nóng, độ ổn định của khung và tình trạng bộ thu nhiệt trước khi bàn giao sử dụng.
Bố trí bồn nước lạnh và áp lực cấp như thế nào?
Một phần dễ gây nhầm khi lắp đặt bình nước nóng năng lượng mặt trời là quan hệ giữa bồn nước lạnh, máy và áp lực tại điểm dùng. Không nên áp một khoảng chênh cao cố định cho mọi căn nhà.
Hệ tự chảy phụ thuộc chênh cao và tổn thất đường ống
Với hệ tự chảy, chênh cao tạo áp nhưng hiệu quả thực tế còn phụ thuộc chiều dài đường ống, cách đi ống, phụ kiện và vị trí điểm dùng. Vì thế câu hỏi bồn nước lạnh đặt thế nào khi lắp máy năng lượng mặt trời cần được trả lời theo từng mặt bằng.
Nhà nhiều tầng hoặc đường ống dài cần đánh giá áp lực tại điểm dùng
Không nên chỉ kiểm tra nước có vào được máy hay không. Điều người sử dụng cảm nhận là áp lực ở vòi sen, lavabo hoặc thiết bị cuối đường ống. Tuyến nước dài và nhiều vị trí đổi hướng có thể làm áp lực giảm.
Không phải hệ thống nào cũng cần bơm tăng áp
Với câu hỏi máy năng lượng mặt trời có cần bơm tăng áp không, câu trả lời phụ thuộc hệ cấp nước hiện có. Nếu áp lực tự chảy đã đáp ứng nhu cầu thì không nhất thiết bổ sung bơm.
Hệ tăng áp phải tương thích với máy và đường nước
Nếu áp lực hiện tại yếu, cần đánh giá cả nguồn cấp, đường ống, thiết bị sử dụng và khả năng chịu áp của hệ trước khi bổ sung giải pháp tăng áp. Không nên lắp bơm chỉ vì cảm thấy nước yếu tại một điểm mà chưa kiểm tra nguyên nhân.
| Tình huống | Nên kiểm tra |
|---|---|
| Hệ tự chảy | Vị trí bồn, chênh cao, chiều dài tuyến ống và áp lực tại điểm sử dụng |
| Nước tại vòi yếu | Đường ống, số tầng, phụ kiện, nguồn cấp và thiết bị cuối |
| Dự kiến dùng bơm | Khả năng tương thích của máy và toàn hệ thống với phương án tăng áp |
Lắp máy trên mái bằng và mái nghiêng khác nhau thế nào?
Cách lắp máy nước nóng năng lượng mặt trời trên mái bằng và cách lắp máy nước nóng năng lượng mặt trời trên mái nghiêng không nên dùng chung một phương án cố định. Khác biệt lớn nhất nằm ở mặt kê, cách truyền tải xuống mái và phương án giữ khung ổn định.

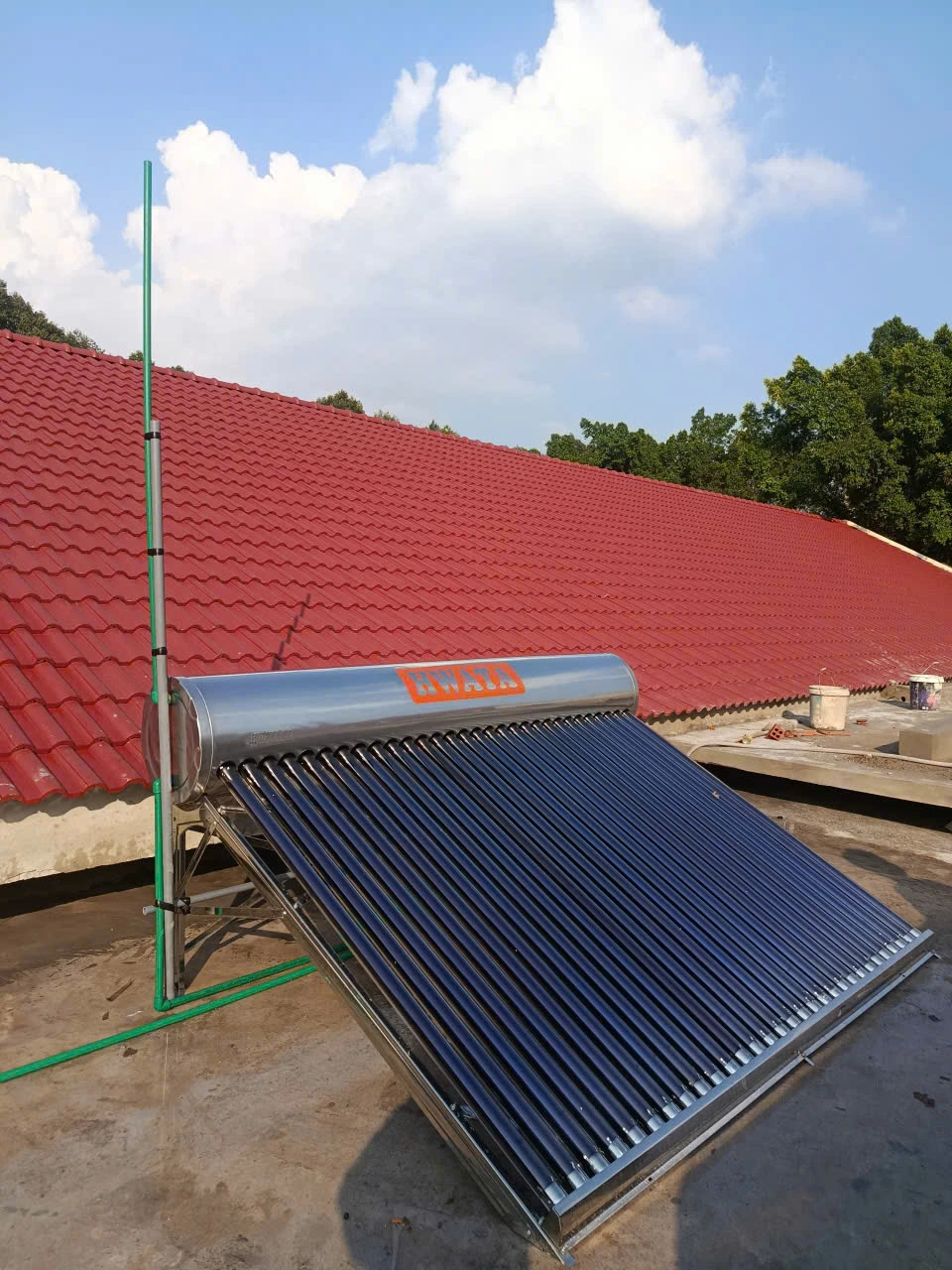

Mái bằng: thuận tiện cân chỉnh nhưng vẫn phải kiểm tra gió và cố định
Bề mặt tương đối phẳng giúp việc bố trí khung thuận tiện hơn, nhưng không có nghĩa máy chỉ cần đặt lên mái là đủ. Vị trí cao và thoáng thường chịu gió đáng kể, vì vậy độ ổn định của khung và phương án cố định vẫn cần được xem kỹ.

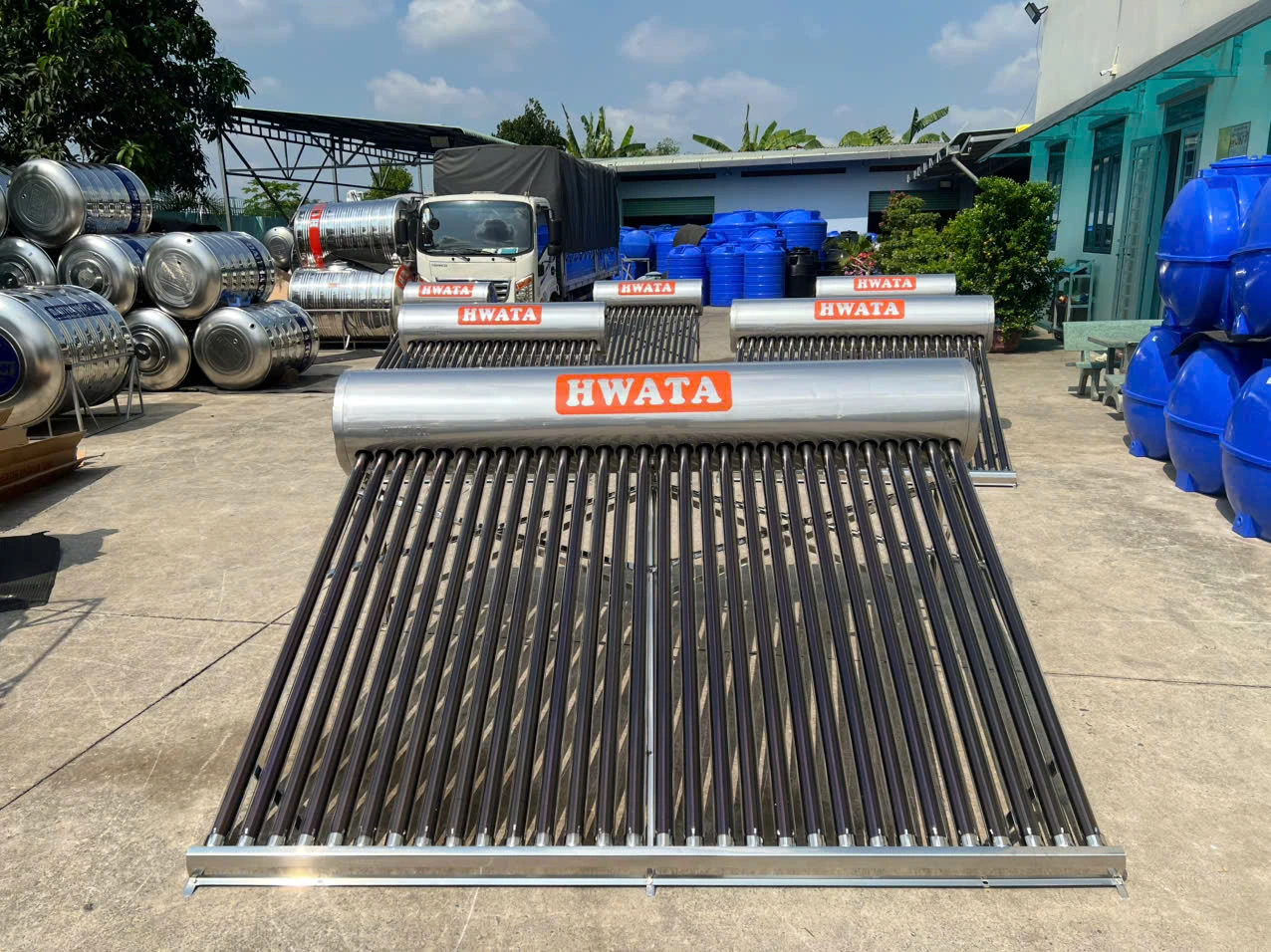

Mái nghiêng: cần phương án liên kết phù hợp kết cấu mái
Với lắp máy năng lượng mặt trời trên mái nghiêng, phương án khung phải thích ứng với độ dốc và vật liệu mái. Không nên dùng nguyên cách bố trí của mái bằng rồi kê tạm trên bề mặt nghiêng.
Mái tôn và mái ngói cần chú ý chống thấm và tải tại điểm liên kết
Khi lắp máy năng lượng mặt trời mái tôn hoặc mái ngói, vị trí liên kết không chỉ phải giữ được thiết bị mà còn tránh tạo điểm thấm nước và truyền tải bất hợp lý lên phần mái. Đây là nhóm tình huống nên khảo sát trực tiếp trước khi thi công.
Ống chân không F58 cần lưu ý gì khi lắp?
Dòng HWATA sử dụng bộ thu nhiệt ống chân không F58. Đây là phần cần cẩn thận trong quá trình vận chuyển và lắp ráp vì ống làm bằng thủy tinh.
Kiểm tra nứt, vỡ trước khi đưa lên mái
Nên kiểm tra từng ống trước khi vận chuyển lên vị trí lắp để tránh đưa vật tư hư hỏng lên mái rồi mới phát hiện.
Các lỗ bình và vị trí đỡ phải được căn thẳng
Khi lắp ống chân không F58, hướng ống cần thẳng giữa bình và giá đỡ. Nếu hai điểm không đồng tâm, ống có thể chịu lực ngang không cần thiết.
Không dùng lực ép khi ống chưa thẳng tâm
Ống thủy tinh không phải bộ phận phù hợp để dùng lực cưỡng ép nhằm bù sai lệch của khung hoặc bình. Nếu thấy khó vào đúng vị trí, nên kiểm tra lại căn chỉnh thay vì tiếp tục ép.
Tuân theo tài liệu lắp đúng model
Gioăng, vị trí đỡ và trình tự thao tác có thể thay đổi theo sản phẩm. Vì vậy hướng dẫn lắp máy nước nóng năng lượng mặt trời ống chân không chi tiết cần dựa trên tài liệu của model đang thi công.
Checklist nghiệm thu sau khi lắp máy năng lượng mặt trời
Kiểm tra sau khi lắp máy năng lượng mặt trời là bước riêng, không nên coi việc siết xong mối nối là hoàn tất. Hệ thống cần được kiểm tra từ khung trên mái tới điểm nước nóng trong nhà.
- Khung: cân chỉnh ổn định, không có dấu hiệu dịch chuyển bất thường.
- Bình bảo ôn: liên kết đúng vị trí và ổn định trên khung.
- Ống thu nhiệt: thẳng hàng, không nứt hoặc chịu lực ép lệch.
- Nguồn cấp: nước vào hệ thống ổn định.
- Mối nối: không rò ở đường cấp, đường nóng và các vị trí kết nối.
- Điểm sử dụng: đường nước nóng hoạt động đúng tới vòi hoặc thiết bị cần dùng.
- Bảo trì: còn khoảng tiếp cận quanh máy và đường ống.
7 lỗi thường gặp khi gắn máy nước nóng năng lượng mặt trời
1. Mua máy lớn hơn chiều ngang mái
Đây là lỗi có thể tránh bằng cách đo mái trước và so đúng kích thước model. Đặc biệt nhóm 240L-300L cần chiều ngang lớn hơn rõ rệt.
2. Đặt máy ở vùng bị bóng che kéo dài
Mặt bằng đủ rộng nhưng thường xuyên bị tum, tường hoặc bồn nước che vẫn có thể làm giảm điều kiện thu nhiệt.
3. Không đánh giá tải khi bình đầy nước
Khi thi công trên mái, không nên chỉ nhìn trọng lượng thiết bị khô. Nước chứa trong bình cũng tạo thêm tải cho kết cấu.
4. Áp một cao độ bồn nước cho mọi công trình
Vị trí bồn phải được xem cùng tuyến ống, số tầng và yêu cầu áp lực. Một con số cố định không thể đại diện cho mọi nhà.
5. Ép hoặc căn lệch ống chân không
Sai lệch giữa bình và giá đỡ không nên được bù bằng cách ép ống thủy tinh. Hãy chỉnh lại cụm khung và bình trước.
6. Đường nước nóng quá dài hoặc khó bảo trì
Tuyến ống đi vòng vừa làm tăng vật tư vừa tăng khả năng thất thoát nhiệt và gây bất tiện khi cần sửa chữa.
7. Không thử rò trước khi bàn giao
Mối nối nên được quan sát sau khi cấp nước. Nếu phát hiện rò, cần xử lý trước khi bàn giao thay vì chờ người sử dụng phát hiện sau.
Có nên tự gắn máy nước nóng năng lượng mặt trời không?
Người dùng hoàn toàn nên hiểu cách gắn máy năng lượng mặt trời để chuẩn bị mặt bằng và kiểm tra chất lượng thi công. Tuy nhiên hiểu quy trình không đồng nghĩa mọi công đoạn đều phù hợp để tự thực hiện.
Có thể tìm hiểu quy trình để giám sát thi công
Bạn có thể tự đo mái, xác định các vùng bóng che, chuẩn bị đường nước hiện có và kiểm tra kích thước model. Đây là những thông tin rất hữu ích trước khi gọi kỹ thuật.
Công việc trên mái có rủi ro ngã và hư hỏng mái
Việc di chuyển bình, khung và ống lên cao đòi hỏi lối tiếp cận và thiết bị bảo hộ phù hợp. Mái tôn hoặc mái ngói cũng có thể bị hư nếu di chuyển và phân bố tải không đúng.
Ống chân không bằng thủy tinh cần người quen thao tác
Các ống cần được vận chuyển, căn thẳng và lắp nhẹ nhàng. Đây là công đoạn dễ xảy ra nứt hoặc vỡ nếu thao tác thiếu kinh nghiệm.
Kết cấu mái và hệ tăng áp nên có kỹ thuật viên
Khi phải đánh giá khả năng chịu tải, thiết kế liên kết mái hoặc tích hợp bơm tăng áp, nên có người hiểu hệ thống kiểm tra thay vì tự chọn phương án theo một hướng dẫn chung trên mạng.
Chọn máy HWATA theo điều kiện lắp thực tế
Sau khi hoàn tất khảo sát, lúc này mới nên chuyển sang chọn dung tích. Với lắp máy năng lượng mặt trời HWATA, cần cân bằng hai yếu tố: nhu cầu nước nóng và không gian mái.
Mái hạn chế chiều ngang: kiểm tra nhóm 120L-160L trước
Nhóm nhỏ có chiều ngang thân máy gọn hơn. Tuy vậy không nên chọn dung tích thấp nếu nhu cầu thực tế lớn. Có thể xem nhóm máy năng lượng mặt trời cho gia đình để so theo cách sử dụng trước.
Nhu cầu trung bình: so 180L và 200L
Với mái đủ diện tích, có thể bắt đầu so nhóm 180L-200L theo số phòng tắm, giờ sử dụng cao điểm và nguồn nước. Riêng model 180L có chiều ngang thân khoảng 1570 mm, còn 200L khoảng 1730 mm.
240L-300L: kiểm tra kỹ chiều ngang, tải và lối vận chuyển
Đây là nhóm thân máy lớn hơn, vì vậy ngoài dung tích còn cần xem khả năng đưa thiết bị lên mái, vùng bảo trì, vị trí khung và tải khi bình chứa nước.
Khảo sát mái trước, chọn dung tích sau
Sau khi đo vùng mái nhận nắng, kiểm tra nguồn nước và lối vận chuyển, bạn có thể đối chiếu từng model HWATA theo kích thước thực tế. Với vị trí mái hoặc hệ cấp nước phức tạp, nên khảo sát kỹ trước khi đưa thiết bị lên mái.
Xem thêm tại hwata.com.vn để tham khảo sản phẩm và nhận tư vấn phù hợp với không gian sử dụng.
Câu hỏi thường gặp khi lắp máy nước nóng năng lượng mặt trời
Kết luận
Gắn máy nước nóng năng lượng mặt trời đúng cách bắt đầu từ khảo sát chứ không phải từ bước dựng khung. Hãy kiểm tra nắng, kích thước mái, kết cấu, bồn nước, áp lực và lối vận chuyển trước, sau đó mới tiến hành lắp máy nước nóng năng lượng mặt trời theo đúng model.
Sau khi hoàn thành, cần nghiệm thu cả khung, bình bảo ôn, bộ ống thu nhiệt và đường nước. Với mái nghiêng, mái tôn, vị trí cao nhiều gió hoặc hệ thống cần giải pháp tăng áp, việc khảo sát bởi người có kinh nghiệm sẽ an toàn và thực tế hơn so với áp dụng một sơ đồ chung cho mọi công trình.
